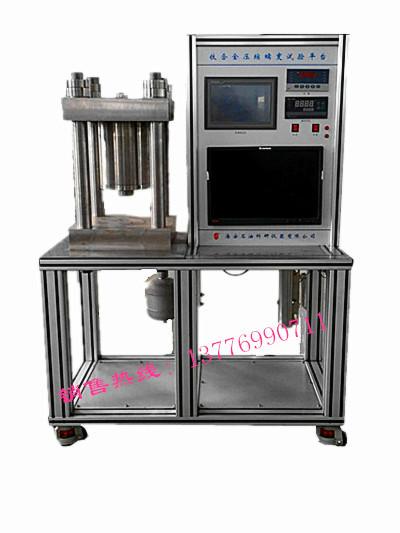

供應鈦合金壓縮蠕變試驗平臺

鈦合金壓縮蠕變試驗平臺

主要技術參數

深空站由于在水下駐留時間很長，鈦合金在高壓（超高壓）條件下隨時間延長所發生的蠕變變形就會對空間站結構構成嚴重威脅。而目前國內外針對鈦合金在高壓（超高壓）應力條件下的蠕變行為、機理及極限研究尚未有任何數據性報道，需要進行大量的試驗研究數據才能夠為深空站結構和材料設計提供可靠的依據，因此需要建立鈦合金壓縮蠕變性能試驗研究平臺。

1、目前試驗條件現狀

    目前國內外市場可供直接采購的蠕變試驗機一般為單臺高溫蠕變試驗機，大都應用于鋼鐵材料的高溫蠕變試驗研究，專門用于鈦合金低溫蠕變研究的試驗機目前國內廠家尚無定型設備生產，同時由于蠕變試驗具有試驗周期長、試驗數據量大等特點，對實驗設備的臺套數要求很高，單臺設備已無法滿足試驗研究的需要。因此，為了能夠保證、快速、可靠且大量獲得蠕變數據，需要自主設計和制造鈦合金壓縮蠕變性能試驗研究平臺。

2、試驗平臺設計目的

1）獲得鈦及其國際深潛器常用三種鈦合金的超高壓蠕變極限數據，為耐壓殼體結構選材提供支撐；

2）研究鈦及鈦合金的蠕變行為及機理（蠕變曲線）；

3）建立一個能夠、快速、可靠且大量獲得蠕變數據的實驗平臺。

3、試驗平臺設計原理

試驗平臺基于液壓原理進行設計，采用多通道液壓傳輸和控制結構，分為液壓形成和傳輸系統、液壓控制和測量系統、壓縮蠕變工作臺系統、加熱和溫控系統、蠕變測量系統等5個系統，其主要構造要素包括主液壓缸、多通道液壓輸出管路、液壓控制閥門、液壓表、工作臺、試樣夾具、加熱器、溫控儀、蠕變測量儀（精密位移測量≤1微米）等。

4、試驗平臺設計要求

為滿足、快速、可靠且大量獲得蠕變數據的試驗要求，需要能夠一次同時進行8-10組壓縮蠕變試驗，且各組試驗參數可以單獨設計和控制。同時需要試驗場地60平方米。

5、試驗平臺制造

我單位在主結構自主設計的基礎上，單元結構盡量采用標準件以降低制造成本。通過廣泛調研，擬在“我公司”研發產品“LJHY-3A恒速恒壓泵”（見圖1）基礎上，改裝設計并制造蠕變試驗平臺。該新產品主要結構包括恒速恒壓泵由泵體、傳動機構、減速機構、交流伺服電機、交流伺服系統、光電編碼器、壓力變送器、控制器、液晶顯示器等組成，具有恒壓、恒溫、位移精密測定（精度≤1微米）以及觸摸屏智能控制系統，已經具備蠕變試驗平臺核心構造要素及功能，需要進一步改進的部分包括工作平臺、試樣裝夾夾具、相關智能軟件調整等。

詳細技術指標：

1、液壓系統：（1）液壓機提供液壓力：不低于1000MPa；（2）恒壓壓力：80MPa，恒壓精度±0.01MPa；（3）儲液缸體積：不低于3000ml/10MPa；（4）空壓機可實現快速加壓且沒有噪音。

2、恒壓平臺立柱壓板全部采用3Cr13淬火，壓機平面硬度HRC30，高溫高壓不變形、不生銹、耐腐蝕。

3、★2、恒壓裝置需維持系統壓力穩定超過100d以上的時間。

3、溫度控制系統及加熱板：室溫~300℃且溫度精度為±1℃。

★4、位移測量系統：精度±1μm。

★5、通過工作臺裝夾組合，可實現壓縮、拉伸和彎曲蠕變試驗。

★6、數據采集系統及軟件系統：試驗平臺實現對壓力、溫度、位移、時間等四種數據同時實現數據跟蹤和輸出記錄，滿足蠕變試驗曲線測量的需要。外加觸摸屏實現可視化操作。
