1、  概述（500軸距）

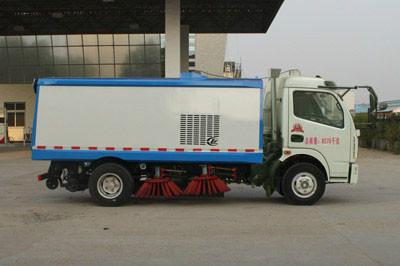

   天錦CLW5160TSD4洗掃車采用東風天錦DFL1160BX5型國Ⅳ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、裝置電控系統和副車架等改裝而成。

  副發動機驅動風機和高壓水泵，副發動采用東風康明期4缸柴油發動機。風機用8.0高壓離心風機,效率高、風量大，風量達23500m3/h。高壓水泵采用同際T7012IR 型柱塞柱，流量合適，壓力高，允許壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達9m3。

  垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。

   寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到清洗效果。

  開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。

【主要技術參數】

產品名稱

東風天錦洗掃車

外型尺寸/mm

8580×2490×3100

底盤型號

DFL1160BX5

貨廂尺寸

/

總質量/kg

16000

整備質量/kg

11650

額定質量/kg

4455

發動機型號

ISDe210 40

ISDe180 40

ISDe185 40

EQH180-40

ISB180 40

排量/ml

6700

4500

6700

4752

5900

功率/kW

155

132

136

132

132

軸距/mm

5000

接近/離去角/?

20/11

軸荷

6000/10000

前懸/后懸/mm

1430/2156

軸數

2

彈數

8/10+8,7/9+6

輪胎數

6

前輪距/mm

1880

輪胎規格

10.00-20,10.00R20,

9.00-20,9.00R20

后輪距/mm

1860,1800

車速/km.h-1

90

燃料種類

排放標準

GB3847-2005,

GB17691-2005國Ⅳ

駕駛室乘人數

3

【功能參數】

清掃寬度/m

3.5

清掃速度/km.h-1

3~20

水廂容積/m3

9

清掃能力/m2.h-1

70000

垃圾廂容積/m3

7

吸入粒度/mm

110

清掃率

≥95%

清洗水壓力/MPa

10

配置

9噸不銹鋼水箱，7方不銹鋼垃圾箱，康明斯副發動機；意大利馬達；德國高壓水泵；德國控制器；PLC程序自動控制；尾部裝箭頭燈；語音報警裝置；影像裝置。

用途性能

1、該車集掃路車、灑水車和高壓清洗車功能于一體，可在一次作業中完成清掃、高壓清洗、道路沖洗和污水收集功能。

2、采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋中置高壓側噴桿”的作業裝置布置方式。具有路面清掃、路面洗刷、高壓清洗、路緣石洗刷、垃圾收集、污水回收、高壓噴霧和道路隔離墻清洗等多種作業功能。

3、采用的智能化控制方式，作業時，只需選定作業模式后，各作業機構的啟動與關停由程序自動控制。作業模式有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業模式。

4、配有的語音提示報警裝置，能準確播報各種安全提示和故障。整車具有倒車保護裝置，倒車時能自動收回工作裝置。

5、采用中置雙吸口超寬吸嘴，內置長排高壓水噴桿，離地間隙小、水流沖擊力大，能直接將污水送至吸口，作業飛濺少，污水吸凈率高。并可根據路面污染情況，調整長排噴嘴對路面的沖洗角度，使清洗效果更佳。

6、副發動機帶車用離合器，起動和停機時，氣缸驅動離合器分離，延時后接合。離合器的分離與接合，由電控系統自動控制，無需人工操作，有效避免風機、高壓水泵、發動機的損壞。

7、高壓水泵采用德國進口泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過空循環、安全閥和溢流閥三重保護，有效防止高壓水泵損壞。

8、垃圾箱內設置了防溢滿報警裝置和高壓噴淋清洗裝置。防溢滿報警裝置可防止污水作業時從吸管溢出，造成二次污染；高壓噴淋清洗裝置在傾倒垃圾后可對污水箱進行自動清洗，大大減輕了操作人員的勞動強度。車后部裝有機械式自動卷繞沖洗卷盤，配高壓軟管，可用于清洗車身和其它設備和設施。

9、水箱內設有低水位傳感報警系統，無水時自動報警，防止水泵缺水損壞。

10、在右掃盤及垃圾箱后部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。

11、液壓系統齒輪泵采用意大利進口優質泵，性能可靠，閥件的生產制造商是國際認定之液壓組件生產廠之一。

12、電器系統采用PLC程序自動控制，控制器采用德國品牌，性能可靠。
