列管式換熱器簡介及圖片

換熱器簡介：

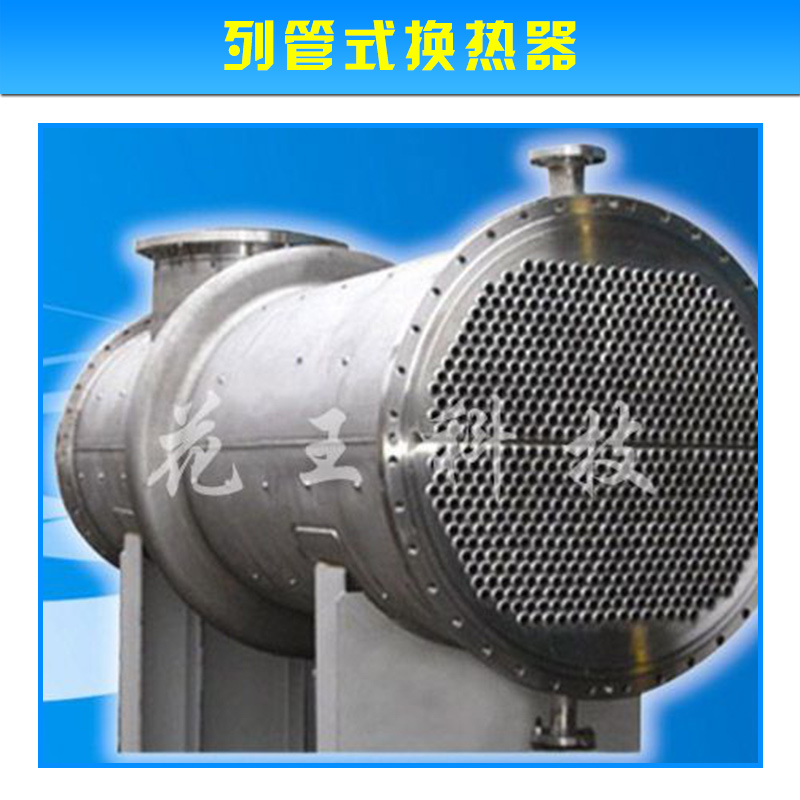

列管式換熱器是目前化工及酒精生產上應用最廣的一種換熱器。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質 ，可分別采用普通碳鋼、紫銅、或不銹鋼制作。在進行換熱時，一種流體由封頭的連結管處進入，在管流動，從封頭另一端的出口管流出，這稱之管程；另-種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為殼程列管式換熱器。

固定管板式換熱器：

列管式換熱器的種類 固定管板式換熱器    這類換熱器的結構比較簡單、緊湊、造價便宜，但管外不能機械清洗。此種換熱器管束連接在管板上，管板分別焊在外殼兩端，并在其上連接有頂蓋，頂蓋和殼體裝有流體進出口接管。通常在管外裝置一系列垂直于管束的擋板。同時管子和管板與外殼的連接都是剛性的，而管內管外是兩種不同溫度的流體。因此，當管壁與殼壁溫差較大時，由于兩者的熱膨脹不同，產生了很大的溫差應力，以至管子扭彎或使管子從管板上松脫，甚至毀壞換熱器。     為了克服溫差應力必須有溫差補償裝置，一般在管壁與殼壁溫度相差50℃以上時，為安全起見，換熱器應有溫差補償裝置。但補償裝置（膨脹節）只能用在殼壁與管壁溫差低于60～70℃和殼程流體壓強不高的情況。一般殼程壓強超過0.6Mpa時由于補償圈過厚，難以伸縮，失去溫差補償?shù)淖饔茫蛻?yīng)考慮其他結構。

浮頭式換熱器：

換熱器的一塊管板用法蘭與外殼相連接，另一塊管板不與外殼連接，以使管子受熱或冷卻時可以自由伸縮，但在這塊管板上連接一個頂蓋，稱之為“浮頭”，所以這種換熱器叫做浮頭式換熱器。其優點是：管束可以拉出，以便清洗；管束的膨脹不變殼體約束，因而當兩種換熱器介質的溫差大時，不會因管束與殼體的熱膨脹量的不同而產生溫差應力。其缺點為結構復雜，造價高。

填料函式換熱器：

這類換熱器管束一端可以自由膨脹，結構比浮頭式簡單，造價也比浮頭式低。但殼程內介質有外漏的可能，殼程中不應處理易揮發、易燃、易爆和有毒的介質。

U形管式換熱器：

U形管式換熱器，每根管子都彎成U形，兩端固定在同一塊管板上，每根管子皆可自由伸縮，從而解決熱補償問題。管程至少為兩程，管束可以抽出清洗，管子可以自由膨脹。其缺點是管子內壁清洗困難，管子更換困難，管板上排列的管子少。優點是結構簡單，質量輕，適用于高溫高壓條件。

列管式換熱器的折流擋板：

為提高殼程流體流速，往往在殼體內安裝一定數目與管束相互垂直的折流擋板。折流擋板不僅可防止流體短路、增加流體流速，還迫使流體按規定路徑多次錯流通過管束，使湍動程度大為增加。常用的折流擋板有圓缺形和圓盤形兩種，前者更為常用。

列管式換熱器的多殼程換熱器：

列管式換熱器必須從結構上考慮熱膨脹的影響，采取各種補償?shù)霓k法，或減小熱應力，根據所采取的溫差補償措施。

列管式換熱器滲漏解析：

換熱器滲漏是換熱器使用中最為常見的設備管理問題，滲漏主要是腐蝕造成的，少部分是由于換熱器選型和換熱器本身的制造工藝缺陷，列管式換熱器的腐蝕形式基本有兩種：電化學腐蝕和化學腐蝕。列管式換熱器在制作時，管板與列管的焊接一般采用手工電弧焊，焊縫形狀存在不同程度的缺陷，如凹陷、氣孔、夾渣等，焊縫應力的分布也不均勻。使用時管板部分一般與工業冷卻水接觸，而工業冷卻水中的雜質、鹽類、氣體、微生物都會構成對管板和焊縫的腐蝕。這就是我們常說的電化學腐蝕。研究表明，工業水無論是淡水還是海水，都會有各種離子和溶解的氧氣，其中氯離子和氧的濃度變化，對金屬的腐蝕形狀起重要作用。另外，金屬結構的復雜程度也會影響腐蝕形態。因此，管板與列管焊縫的腐蝕以孔蝕和縫隙腐蝕為主。從外觀看，管板表面會有許多腐蝕產物和積沉物，分布著大小不等的凹坑。以海水為介質時，還會產生電偶腐蝕?；瘜W(xué)腐蝕就是介質的腐蝕，換熱器管板接觸各種各樣的化學介質，就會受到化學介質的腐蝕。另外，換熱器管板還會與換熱管之間產生一定的雙金屬腐蝕。一些管板還長期處于腐蝕介質的沖蝕中。尤其是

固定管板換熱器, 還有溫差應力, 管板與換熱管聯接處極易泄漏,導致?lián)Q熱器失效。

綜上所述，影響換熱器管板腐蝕的主要因素有：

（1）介質成分和濃度：濃度的影響不一，例如在中，一般濃度越大腐蝕越嚴重。碳鋼和不銹鋼在濃度為50%左右的中腐蝕最嚴重，而當濃度增加到60%以上時，腐蝕反而急劇下降；     （2）雜質：有害雜質包括氯離子、硫離子、離子、氨離子等，這些雜質在某些情況下會引起嚴重腐蝕     （3）溫度：腐蝕是一種化學反應，溫度每提升 10℃，腐蝕速度約增加1~3倍，但也有例外；     （4）ph值：一般ph值越小，金屬的腐蝕越大；    （5）流速：多數情況下流速越大，腐蝕也越大。
