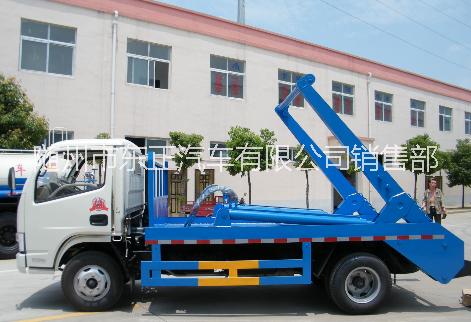

擺臂式垃圾車/擺臂垃圾車生產廠家 擺臂垃圾車價格 擺臂垃圾車圖片 小型擺臂垃圾車

                        擺臂式垃圾車使用說明書

   隨州東正汽車有限公司生產的擺臂式垃圾車，是集多種功能于一身的環衛車輛，適用于城鎮、街道、工礦企業、住宅區的垃圾的收集運輸。在使用說明書中，對車輛的主要技術性能指標、結構、工作原理、使用、保養等作了說明。

   汽車底盤的技術特性和使用、保養見其相應的載貨汽車使用說明書。

   只有熟悉車輛結構，嚴格地執行使用說明書的各項使用保養要求，才能保證車輛的正常作業和使用期限；因此，在使用前請認真閱讀使用說明書。

   為了更好地滿足用戶的各種不同使用要求，擺臂式垃圾車的結構在繼續地改進和提高，因此有可能出現實際結構與使用說明書有所不同的情況，請予理解。

一、概述

虹宇牌擺臂式垃圾車，是我廠用東風、解放等等集團公司生產的二類底盤改裝的垃圾自卸車，是一種集多功能運輸車輛于一體。由于采用擺臂作業，既可轉運城市垃圾，又可作為散裝貨物。工廠生產的廢料、泥漿、沙石、建筑用的混凝土等多種用途的轉運。

    該車可配多個垃圾斗，實現一輛多斗循環運輸，、節能。由于采用液壓裝卸，只需操作液壓閥桿即可實現。操作極為簡便；由于定向吊裝，整套工作裝置設計簡單，易于操作和維修。

 二、工作原理

   擺臂式垃圾車料斗：垃圾斗是金屬焊接件，有敞開和密封兩種形式。當散裝貨物裝入料斗后，掛上吊鏈，通過操作擺臂可將料斗吊上車。卸料時操作擺臂將料斗吊起，落地后取下一端的吊鏈可操作料斗卸料。料斗的傾翻角可達86°。液壓操作系統：由油箱、油泵、多路換向閥、液壓缸、平衡閥、液壓鎖、濾油器和管路等組成。

   擺臂式垃圾車整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。本系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄控制閥桿行程從而控制油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。操作系統：通過該系統實現各項功能的轉換。在操作多路換向閥前應掛上取力器帶動油泵工作。

　 通過擺臂式垃圾車操縱多路換向閥的手柄可完成支腿的伸縮和裝料、卸料工作。通過操作在多路換向閥旁的油門手柄，可控制發動機的轉速，從而調節系統的流量改變機構的工作速度。1號高度控制閥用于前懸架控制，它有兩個電磁閥分別控制左右兩個空氣彈簧。2號高度控制閥用于后懸架控制，也采用兩個電磁閥，為了防止空氣管路中產生不正常的壓力，2號高度控制閥中采用了一個溢流閥。

 三、主要結構

    （一）自卸機構

  自卸機構由鋼板組成箱形結構組焊而成，主要功能是由多路閥操縱油罐驅動擺臂繞軸作旋轉運動，其旋轉角度為145°，由此可提生重物（如料斗），以及對料斗作傾翻運動。

    （二）料斗

 當散裝物料裝入料斗后，掛上兩端吊鏈，由旋轉即可將料斗吊上車箱，卸料時由擺臂旋轉吊離車箱，落地后取下一端吊鏈即可向反向卸料，其傾翻角度可達86度以上。

    （三）液壓系統

    液壓系統由取力箱、油泵、手動多路換向閥、單向液壓鎖、平衡閥、油管、油箱等組成。整個系統由汽車變速箱、取力箱提供動力，手動多路閥操作支腿油缸、擺臂油缸作伸縮運動。本系統油泵排油量大小可由手動油門在車下作調控，手動換向閥手柄控制閥桿行程從而控制油缸活塞桿運動速度，系統壓力可由安全溢流閥設定（調節），系統超過設定壓力將由安全溢流閥溢流。

 四、操作說明

   （一）注意事項及警告

1.嚴禁未讀說明書人員操作吊裝作業。

2.作業前應詳細觀察作業場地，在擺臂運動半徑內不應有任何障礙物。

3.起吊時任何人不得進入擺臂運動半徑內。

4.當車輛停在大于12％的坡度上作業時必須用墊塊止動車輪。

5.液壓系統壓力調節嚴禁超過說明書規定值；系統檢修后由有經驗人員在液壓試驗臺按照要求調定后方可裝車。

6.只有當支腿確認支撐住車輛后才能進行起吊生重物作業，否則將會發生不可預料的危險！

7.必須嚴格遵守操作規程，操作時如發現機機構運動有異常即停止工作，及時查明原因，排除故障后再繼續工作。

  （二）操作規程

1.作業前觀察作業場地是否合乎要求。

2.停車后緊垃車制動器，用手油門控制油泵轉速。

3.按指示牌標先將支腿油缸支撐于地面，確認后方操縱擺臂起重，傾卸等作業。

4.作業完成后料斗運輸，須確認以下程序：

   a、垃圾斗吊鏈處于松弛狀態；

   b、垃圾斗與擺臂架插入定位鎖銷；

   c、支腿油缸回復到原始位置，并插入丁字位鎖銷；

   d、車輪下制動墊塊已被取出。

 5、維修與保養

 虹宇牌系列擺臂式垃圾車應按規定里程（時間）進行各級保養，以充分發揮技術效能，限度地延長其使用壽命。

   a、日保養

   日保養每日進行一次，其主要內容是觀察各部件是否正常工作，并保持各部件的清潔。

      a-1 底盤和發動機按其使用保養說明書進行。

      a-2檢查液壓油箱油量是否在規定范圍內，各元件、油管接頭等是否有滲漏現象，如有滲漏應及時處理。

   b、一級保養

      一級保養每2000km一次，以緊固、潤滑為重點。

      b-1按汽車底盤使用說明書進行。

      b-2檢查液壓系統中的接頭，聯接螺栓和鎖夾、管箍，并檢查有無油液泄漏現象，如有滲漏應及時修復。

      b-3添加各工作裝置的潤滑油和潤滑脂。

      b-4調整鏈條長度，使四根起吊鏈長度一致，并拼緊螺母。

      b-5檢查支腿、吊臂等元件是否牢固。

   c、二級保養：
     以調整為主，每8000公里進行一次。

      c-1底盤部分按汽車底盤使用說明書進行。

      c-2工作裝置部份檢查油泵、多路閥、液壓鎖、平衡閥、油缸是否漏油，必要時更換或修復。

      c-3檢查多路閥、雙向液壓鎖、平衡閥閥芯是否靈活，定位是否準確，系統壓力是否正確。

   d、三級保養

      三級保養每50000公里進行一次，其重點是對垃圾運載車進行技術檢查和調解，隱患。

      d-1底盤按載貨汽車底盤使用說明書進行。

      d-2檢查集料斗、副車架、起吊部件、箱蓋部件等各處支架有否脫焊、變形，并及時修復。

      d-3拆檢各油泵，液壓馬達，多路換向閥、液壓鎖、液壓油缸等，檢查其磨損情況，對磨損嚴重的元件應予更換，無法修復的，應及時更換；各密封圈和油封，必要時也應更換。

      d-4用清洗液清洗液壓油箱，吸回油濾清器和管路，更換液壓油，對有損傷的液壓軟管應予更換。

      d-5更新調整液壓系統壓力。

      d-6調整集料斗起吊傾卸位置。

      d-7各處污垢、垃圾、特別是油缸槽內。

 6、故障分析與排除

    a、為了提高該車使用壽命，使工作安全可靠，新車一定要經過磨合行駛后才正式投入全負荷運行，磨合期應注意以下事項：

      a-1底盤磨合按載貨汽車底盤使用說明書進行。

      a-2結合底盤行駛磨合，還應經常檢查液壓系統中各元件及連接處是否有滲漏現象，油管是否破損或扭曲，若不符合原安裝狀態應及時更換或排除。

    b、在工作時應注意：

       b-1將變速器置于空檔位置，取力器處于結合位置，待液壓油泵運轉穩定后，方能進行集料斗的作業動作，操作多路閥手柄時，用力不能太猛。

       b-2在起吊或傾倒貨物時，把車頂蓋移向最前端，待裝好后，再把車頂蓋移向最后端。

       b-3在運載車作業范圍內，不得站立行人，以免發生危險。

       b-4在起吊作業前應先將支腿支撐在堅硬平整地面上（地面太軟應加墊木）；行車前，要將支腿全部收回。

    c、保持起吊油缸槽內的清潔，如有垃圾雜物及時。

    d、如發現起吊集料斗的鏈條長度不合適時，用戶可通過上面的調整螺栓進行調整，調整后應將螺母拼緊，使四根鏈條長度保持基本一致。

    e、系統工作壓力出廠時已調整為16Mpa，使用中如有變化，可調節溢流閥調節螺栓，調整系統壓力，但不能超過16Mpa，調后擰緊鎖緊螺母。

    f、常見故意排除方法

底盤、油泵、多路閥、液壓鎖、平衡閥、油缸的常見故障及排除方法按其使用說明書進行。

7、其它現象：

  A.活塞桿全長或局部彎曲：塞運動空間有干涉，油缸槽內有垃圾等雜物；需檢查并排除干涉物垃圾、

活塞桿全長校正或更換。

  B.油缸工作爬行：油路有氣體需排氣。

  C.各接頭處漏油：1.螺紋松動  2.密封圈老化或損壞  3.縫質量差 。 需要擰緊螺紋，更換密封圈，并重新補焊。

  D.吊臂提升動作不靈：1.油泵齒輪間隙大或者磨損  2.液壓油箱油面過低  3.油液控制閥堵塞  4.系統壓力降低   5.液壓油吸口堵塞 。需要先檢查油泵或者更換，按規定加油并清洗油液控制閥，調整壓力清洗液壓油吸口。

7.1、擺臂式垃圾車合格證。

7.2、擺臂式垃圾車使用說明書。

7.3、載貨汽車底盤合格證。

7.4、載貨汽車底盤使用說明書。

7.5、載貨汽車底盤隨車工具。

8、

   用戶在遵守產品貯存運輸、使用規則進行正常操作運輸?shù)臈l件下，從本公司發貨之日起半年內確因制造質量不良而造成的損壞或不能正常工作時，本廠給予免費修理或更換損壞零件
