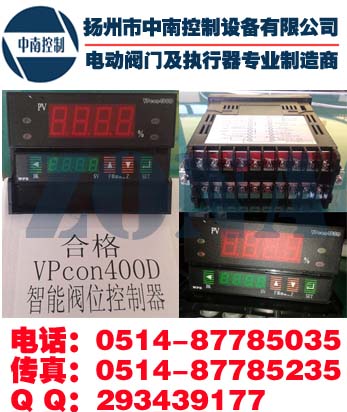

VPcon400D閥門智能控制器VPCON400D

中南VPcon400D智能型閥位控制器使用環境

VPcon400D智能閥位控制器安裝在電氣控制箱內，應在室內環境使用。使用環境要求說明如下：

1、工作電壓范圍：120VAC-260VAC50/60HZ

2、使用溫度范圍：-20-65℃

3、使用濕度范圍：≤90%RH，不結露

4、周圍不含強腐蝕性、易燃易爆氣體或粉塵

調零和調滿操作

產品在安裝完成后需要記憶被控閥門正確的零點和滿點位置，才能投入正常使用。VPcon400D智能閥位控制器可在位移檢測電位計有效量程內任意設置零點和滿點位置。調零和調滿的操作方法如下：

檢測接線符合要求后通電，利用手動操作將閥門調整到全關位置（或其他認為的零點位置），然后按住控制器面板上的調零按鍵（倒三角形）保持三秒以上，直至數顯裝置顯示“ZERO SUCC”，表明調零成功。此事PV顯示值為零，反饋輸出電流為4mA。

再通過手動操作，將閥門調整到全開位置（或其他認為的滿點位置），然后按住控制面板上的調滿按鍵（正三角形）保持三秒以上，直至數顯裝置顯示“FULL SUCC”，表明調滿成功。此事PV顯示上限值，反饋輸出電流為20mA。

調零和調滿成功后，控制器記憶住零點和滿點位置，并能將期間采樣到的位置信號進行刻度比例換算，實時在PV處顯示出來。

注：為確保足夠的采樣進度，零點和滿點之間的AD差值大于電位計總量程的1/5。因此太接近的兩個位置不能進行調零或調滿操作。當出現零點和滿點位置相反的情況下，可在中間位置處過渡調零，再在原零點位置調滿，修正方向。

預留功能說明

（1）RS485通訊接口

a、連接各類擴展模塊。可增加控制器的模擬或數字信號輸入輸出路數，也可以通過專業檢測模塊來采樣特殊模擬信號

b、多機組網?？刂破骺稍O(shè)置通訊地址，波特率等參數實現多機聯網

（2）外部故障輸入口DI1?？蛇x作熱繼保護信號、壓力開關信號等輸入，及時檢測外部重要故障。

（3）24VDC直流電壓輸出?？勺鳛閿U(kuò)展模塊電源，或用作2線制電流環工作電源。

VPcon400D——閥位控制器簡介

VPcon400D智能閥位控制器為柜裝式控制儀表。配合位移檢測電位計使用，可控制電動或電液動執行機構動作，從而實現各類調節型閥門的開度無極調節。內置的模擬量輸入/輸出模塊和數字通訊模塊可與主控室連接，實現產品的自動化控制。VPcon400D智能閥位控制器設有2個4位數數顯裝置，可分別顯示被控閥門的實際開度PV和設定開度SV，4個調節按鍵可任意設置閥門零點、滿點，并能現場修正內部控制參數，以適用不同的用戶需求。
