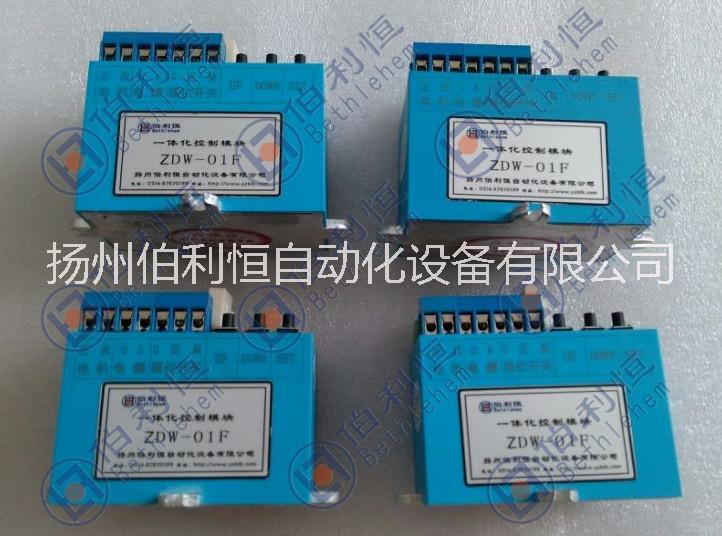

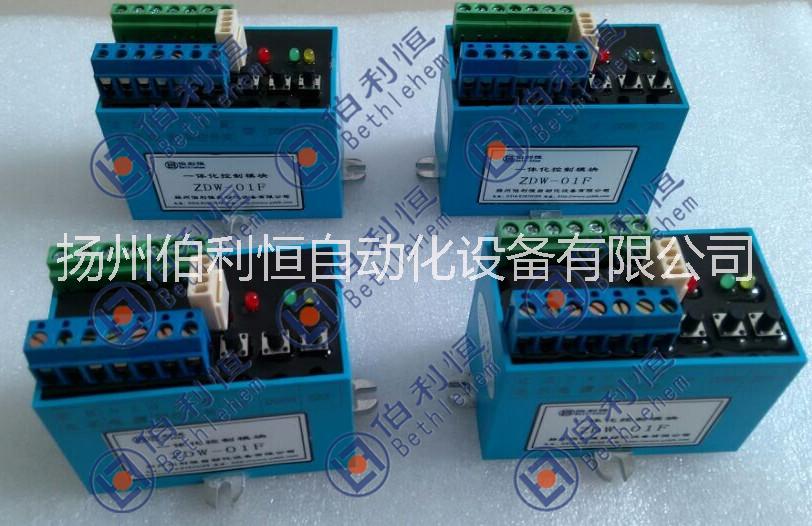

控制模塊ZDW-01F主要是用在DY-J系列電動執行器上，設置方便，但是以上兩種圖片有時型號一樣，讓客戶容易混淆，客戶訂貨時，可以夠提供圖片

    ZDW-01F位置模塊

技術說明

一、特點：

1． 輸入電流4-20mADC輸入阻抗250歐姆

2． 輸出電流4-20mADC輸出負載270歐姆

3． 內置電子剎車，防機械惰走

電動執行器位置模塊ZDW-01F揚州伯利恒

4． 輸入斷信號執行器保持原位（特殊要求開閘或關閘）

5． 無觸點功率輸出AC220V

ZDW-01F型智能位置模塊（以下簡稱模塊）是集多功能伺服放大器和位置信號發送器于一體的智能化控制模塊。模塊內外沒有任何可調整部件，模塊的現場調試、靈敏度設定、手自動切換等功能，均通過模塊上面的四個按鍵來設置，使現場安裝調試既快捷又簡便。
該模塊安裝在電動執行機構內部，直接接受來自DCS控制系統或其它上位機控制系統的標準4～20mA電流控制信號或開關量信號，執行機構上的電位器作為閥位信號傳感器，閥位信號與控制信號在模塊內部作比較，當比較后的信號差值大于模塊的靈敏度值時，模塊直接控制電動執行機構的電機向著減小信號差的方向動作，電動執行器位置模塊ZDW-01F揚州伯利恒。直到信號的差值小于模塊的靈敏度值時為止。模塊內部專門有一個負責監控?cái)嗑€(xiàn)的識別系統，一旦出現斷輸入信號故障時模塊會立即停止對電動執行機構的強電輸出，保持?jǐn)嗑€(xiàn)前的模擬量輸出，同時模塊上面的D2（紅色指示燈）指示燈亮，這時可通過A/M鍵將模塊切換到手動狀態（D1指示燈變?yōu)榫G色）以手動方式控制電動執行機構，手動方式時，指示燈D2仍然亮，只有在故障排除后，D2指示燈滅，電動執行器位置模塊ZDW-01F揚州伯利恒。模塊才進入正常的工作狀態。
模塊有一個可以由用戶定義0～10mA或4～20mA的閥位反饋模擬量輸出，并且這個閥位反饋的轉換輸出信號與本模塊是隔離的，模塊內置2路大功率雙向可控硅并采用光電隔離過零觸發電路，比傳統控制方式更為可靠。

二、主要性能

電動執行器位置模塊ZDW-01F揚州伯利恒
1、輸入信號：4～20mA.DC或開關量信號，
輸入阻抗：125Ω
2、閥位傳感器：0~5KΩ
3、基本誤差：≤±0.2
4、電機堵轉保護時間：≤6.5s
5、消耗功率：≤3VA
6、執行機構動作靈敏度設置：1~12.5
7、絕緣強度：工頻1500V、1分鐘
8、絕緣電阻：50MΩ以上
9、環境溫度：0～50℃，相對濕度：≤85
10、電源電壓：交流220V、50Hz±10
11、具有斷信號故障保護功能
12、模塊輸出功率：41A/220VAC
13、具有上、下限限位指示功能
