一、系統概述：

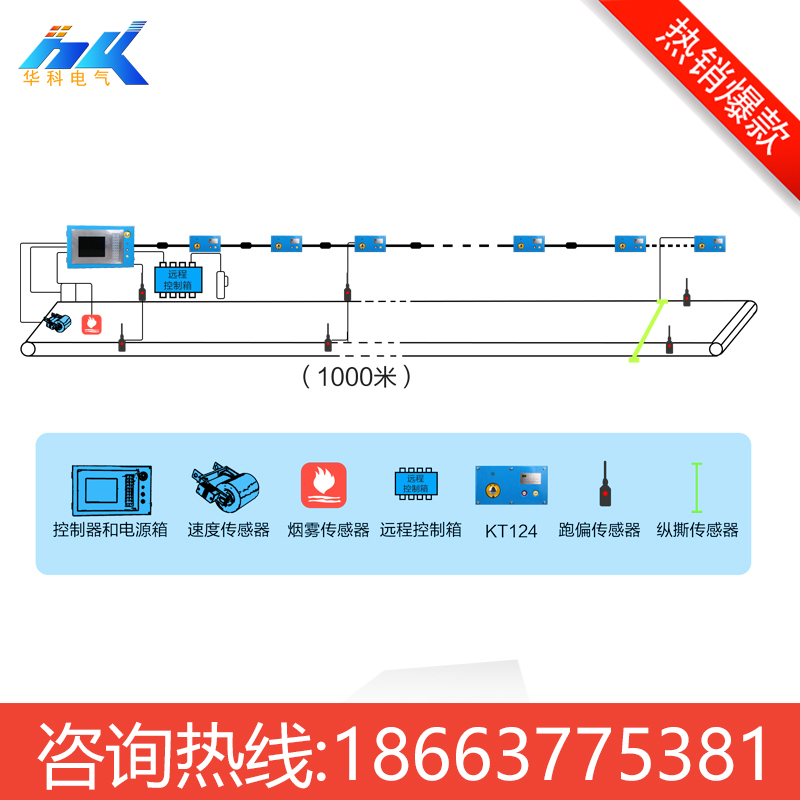

    KTC煤礦皮帶通訊控制系統整體采用工業PLC和嵌入式技術，人機界面采用12.1寸TFT顯示終端，上位機采用防爆計算機，可實現井下掘進順槽皮帶、采煤工作面順槽皮帶、主運輸皮帶以及洗煤廠皮帶等的保護，控制、 沿線通話、故障檢測、顯示及報警等功能,帶有標準的以太網接口、RS485、RS232接口。從小皮帶到主運皮帶；從單條運輸膠帶到整個礦井的所有固定膠帶機運輸系統；從簡單的頭尾搭接到“丁” 字型、“山” 字型搭接 ；從設備啟停控制到工作電流 、電壓顯示、皮帶速度檢測和顯示、煤倉煤位檢測和顯示、高低煤位停機；電機溫度、運行頻率、風機狀態等的檢測和顯示及計算機遠程傳輸通信；故障自診斷等均可提供全套解決方案。

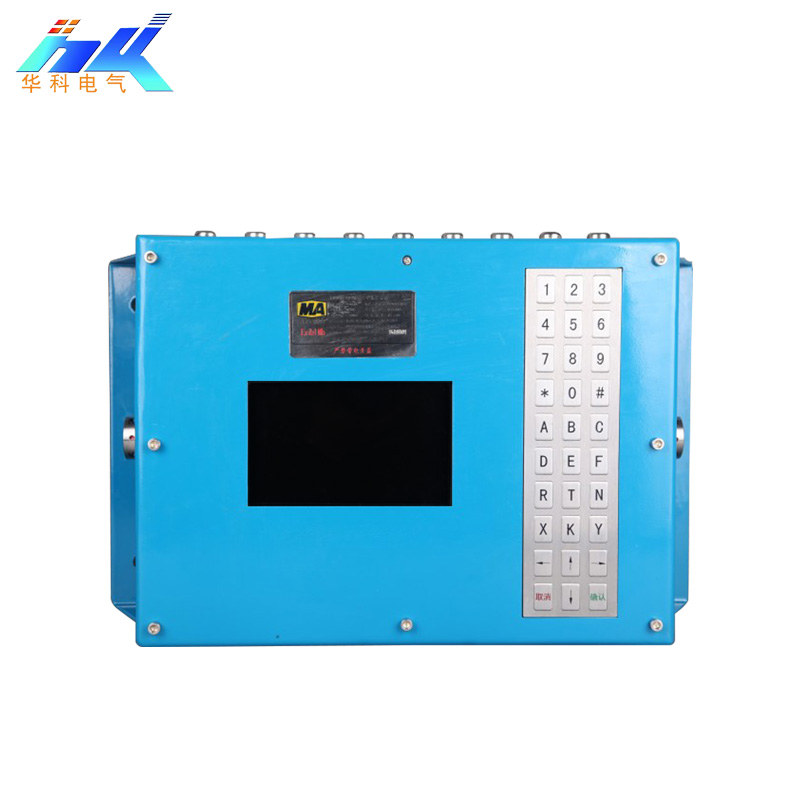

礦用本安型主控制器采用PLC、嵌入式計算機和12.1寸顯示終端組成，具體功能和參數如下：

●皮帶機運輸機的啟車/停車控制、單個電機的點動；

●多條皮帶的級聯控制（按逆煤流方向啟車，順煤流方向停車）;

●皮帶沿線的單工擴音通話功能（擴音強度大于100dB）；

●皮帶沿線的信號打點功能（信號響度大于100dB）；

●顯示功能：主控制箱采用12.1寸TFT大屏幕液晶顯示，各設備的啟停狀態、沿線電話狀態、電機的電流、溫度、各皮帶保護（包括速度、煙霧、溫度、堆煤、機頭跑偏、中間跑偏、機尾跑偏、撕裂、沿線急停以及超溫灑水等）都以動畫和漢字的形式進行雙重顯示；

●設備啟停時間統計、顯示功能；

●控制對象的多樣化:控制對象可以是組合開關,變頻器,軟啟動等

●靈活的參數設置及調整功能;

●主控制箱可提供30路輸入端口和26路輸出端口（可擴展至更多）。

●多條皮帶分布和集中式控制。
