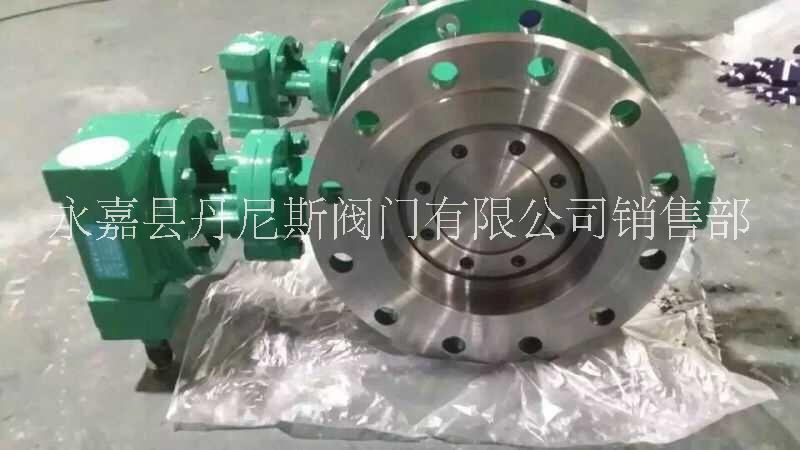

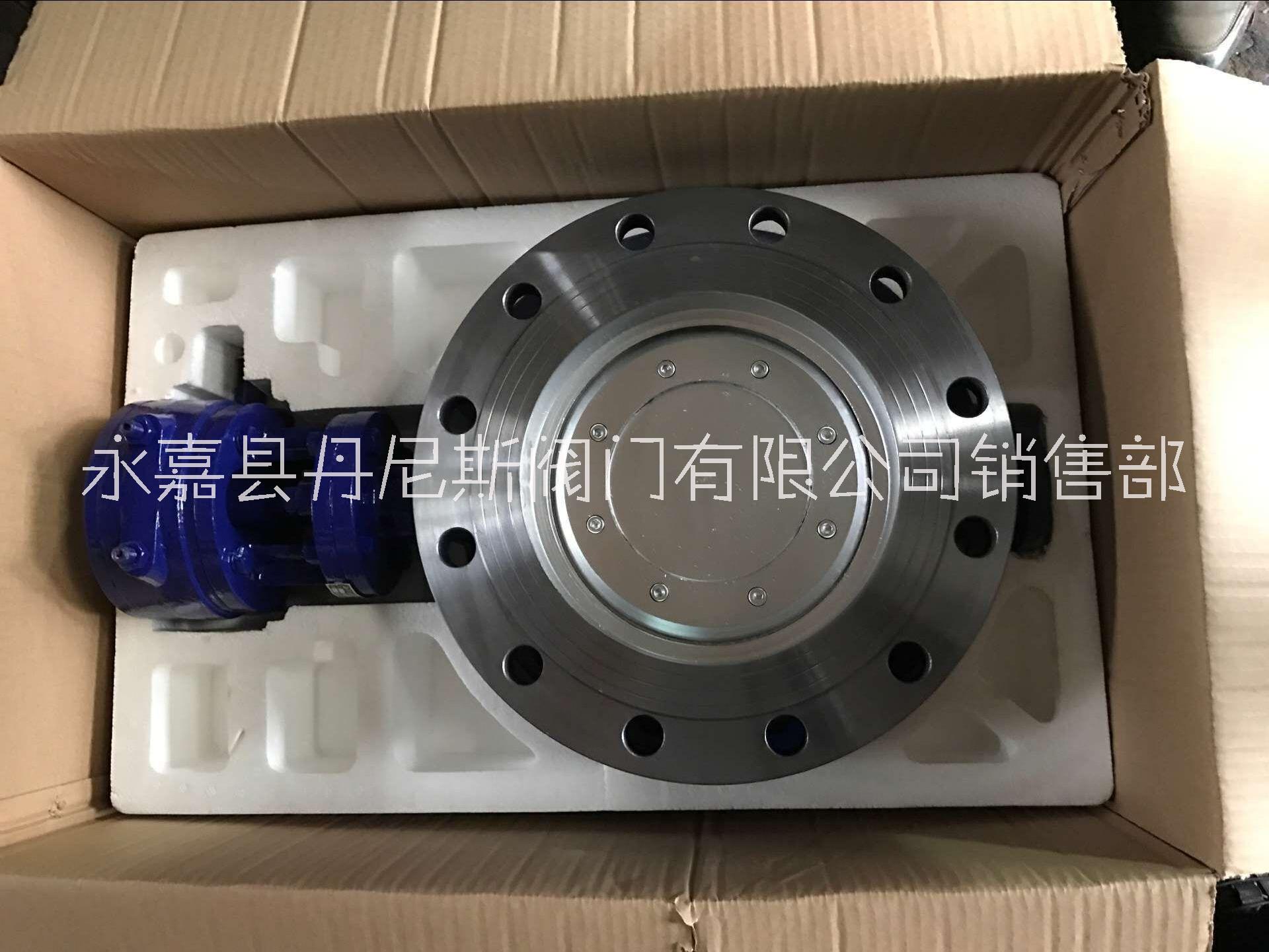

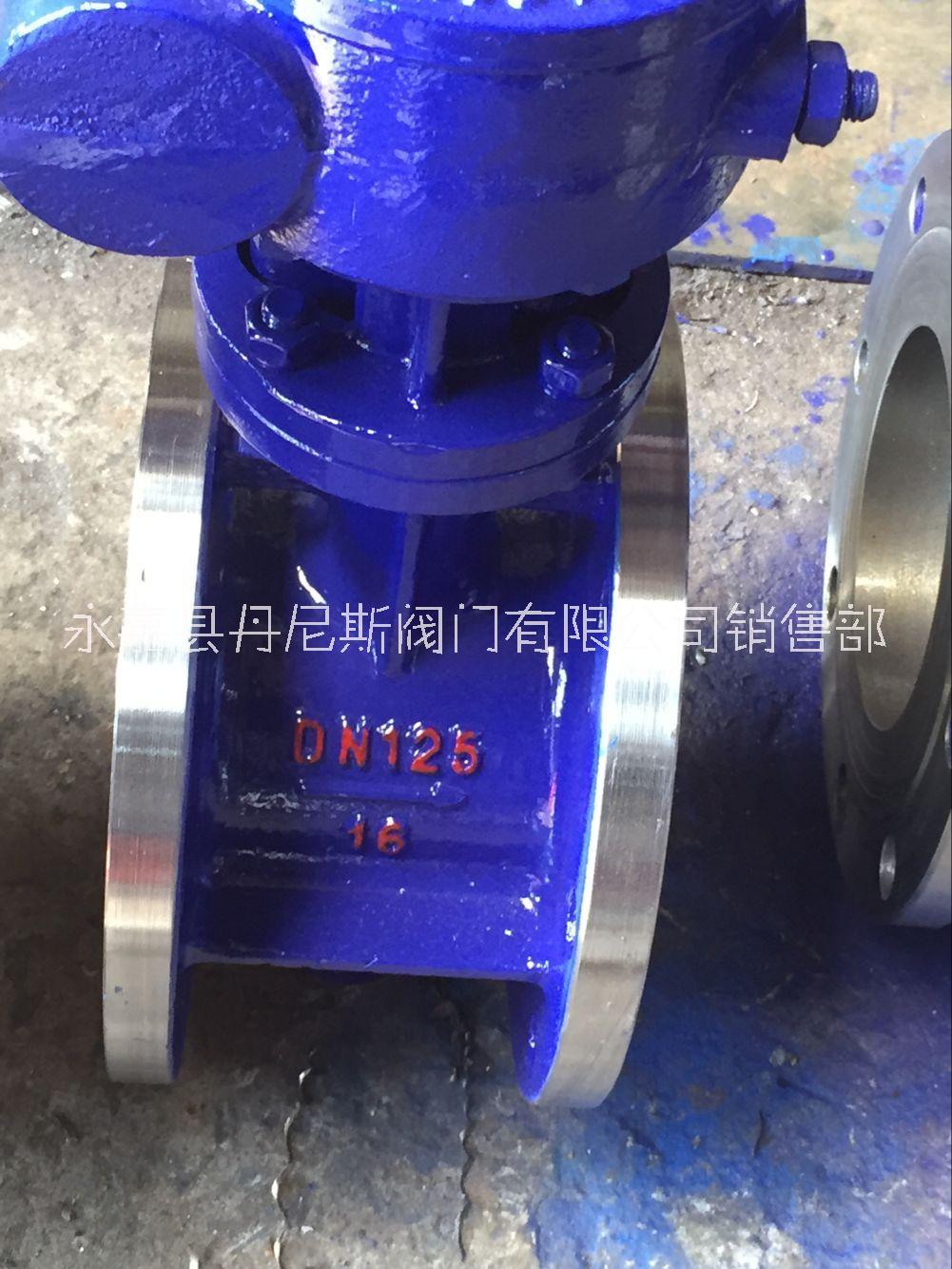

雙向法蘭蝶閥三偏心硬密封DS343H-16C

一：三偏心蝶閥

要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密封、卻不耐高溫。

為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。其結構特征為在雙偏心的閥桿軸

心位置偏心的同時、使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線、也就是說、經過第三

次偏心后、蝶板的密封斷面不再是真圓、而是橢圓、其密封面形狀也因此而不對稱、一邊傾

斜于本體中心線、另一邊則平行于本體中心線。 這第三次偏心的最特點就是從根本上改變了密封構造、不再是位置密封、而是扭力密封、即不是依靠閥座的彈性變形、而是完全依靠閥座的接觸面壓來達到密封效果、因此一舉解決了金屬閥座零泄漏這一難題、并因接觸面壓與介質壓力是成正比的、耐高壓高溫也迎刃而解。

二：三偏心蝶閥的優點

1、壽命長

 三偏心金屬密封蝶閥是一種金屬對金屬密封的閥門，在密封面處無橡膠或其

它非金屬材料，因此可保證閥門耐磨，長時間工作不變形，也不會由于閥座變形而導致閥門

泄漏。三偏心金屬密封蝶閥在閥門啟閉過程中閥板和閥座即脫開，它們之間無摩擦。故三偏

心金屬密封蝶閥有極長的使用壽命，不易泄漏，備品備件的消耗少，檢修費用低。

2、調節性能好

三偏心蝶閥有一定的調節性能，常被作為調節閥使用。

 3、尺寸小重量輕三偏心金屬密封蝶閥與同口徑同壓力等級的其它閥門相比，其尺寸要小得多，重量也要輕得多，因此價格比較便宜，并且閥門易于布置、管線支架簡單。

4、切斷性能好

 三偏心金屬密封蝶閥利用扭矩切斷閥門，故閥座處有的密封性能，故有人稱為零泄

漏閥。介質中帶有的固體顆粒或臟物對三偏心金屬密封蝶閥的切斷性能無明顯影響，因?yàn)殚y

門接近關閉時，介質流速很高，使臟物無法在閥座處積聚。

5、適用范圍廣

 三偏心金屬密封蝶閥有寬廣的溫度壓力適用范圍（-253-815°C，帶襯里的三偏心金屬密封蝶閥可耐更高的溫度）。三偏心金屬密封蝶閥的壓力等級從150#到2500#；管徑從DN80mmDN2200mm，這是大部分其它結構型式閥門無法達到的。

 6、本質火災安全

普通的火災安全蝶閥，在火災時，閥門密封處的非金屬物會在高溫下燒毀或損壞，所以

這種閥在火災前后其密封性會發生變化。三偏心金屬密封蝶閥，由于閥座和閥板的密封面無

非金屬物，故火災前后其密封性能不發生改變，又稱本質火災安全。

 7、多種變形設計

三偏心金屬密封蝶閥有多種變形設計來滿足工業生產的不同需要，如：為使閥門保持高

溫所設計的帶夾套的三偏心金屬密封蝶閥，為用于特高溫所設計的帶襯里的三偏心金屬密封

蝶閥，為超低溫應用而制造的帶散熱鰭片的超低溫閥，為yi稀裝置裂解爐出口特別設計的帶

蒸汽吹掃的三偏心金屬密封蝶閥等。三偏心金屬密封蝶閥有多種聯接方式，如對夾、支耳、

法蘭和焊接等。

 8、閥門材質有多種

 三偏心金屬密封蝶閥可用碳鋼、低溫碳鋼、不銹鋼、蒙乃爾合金、哈氏合金，以及鈦鋯兩相合金等多種材料制作，以滿足工藝過程的各種要求。

 9、閥門系數大

  與其它閥門相比，同口徑三偏心蝶閥的閥門系數Kv

要比截止閥大得多，在同樣的水力

條件下，采用三偏心蝶閥時，由于其壓力降較小，口徑可比其它閥門小。

 10、易于自動控制 90°旋轉啟閉是蝶閥固有的特點，90°旋轉執行機構的結構比直線行走結構簡單，其動作過程快得多，可以滿足工業上閥門快速啟閉的要求。同時由于三偏心金屬密封蝶閥啟閉所需要的操作扭矩較小，故蝶閥所配的執行機構的尺寸要比其它閥門所配的執行機構尺寸小。另外，蝶閥易于配備自控執行機構，為自動化創造了條件。
