產品名稱：氣動高平臺球閥（閥體發黑處理）廠家銷售、價格實惠、廠家定制【上海唐瑪泵閥有限公司】
- 價格： ￥ 電議
- 聯系廠家：13636601493
- 傳真：021-67250146
- 郵箱：709616359@QQ.com
- 地址：上海市金山區亭林鎮林吉路1502號
產品詳情
產品參數
品 牌：上海唐瑪 型號：Q641F 材質：碳鋼 連接形式：螺紋 結構形式：浮動球球閥 公稱通徑：參數值 適用介質：水 壓力環境：常壓 工作溫度：常溫 標準：國 標 流動方向：單向 驅動方式：氣動
產品特點
氣動高平臺球閥（閥體發黑處理）廠家 產品概述： 閥體純火發黑處理 氣動高平臺球閥采用一體化結構，與AT系列氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。 Q641F氣動高平臺球閥用途特點： 設計特征 閥體和端蓋采用脫蠟精密鑄造 閥桿防爆出設計 法蘭連接的管路能保持良好密封性能，便于維修更換 全流量通徑浮動球 采用ISO5211直接安裝執行器的高平臺設計 球閥與球體之間帶防靜電裝置 雙碟形彈片自動壓緊填料設計 Q641F氣動高平臺球閥性能規范： 公稱壓力：PN1.6,2.5,4.0,6.4,10,14Mpa 強度試驗壓力：PT2.4,3.8,6.0,9.6,15,21Mpa 低壓氣密封試驗壓力：0.6Mpa 適用介質：Q641F-(16-140)C 水、油品、蒸汽 適用溫度：-29-180℃ 適用介質：Q641F-(16-140)P 酸類 Q641F-(16-140)R 醋酸類 適用溫度：-40-180℃
| DN | D | d | K | A | C | L | n-φd |
| 15 | 95 | 45 | 65 | 200 | 14 | 130 | 4-14 |
| 20 | 105 | 55 | 75 | 200 | 14 | 140 | 4-14 |
| 25 | 115 | 65 | 85 | 200 | 14 | 150 | 4-14 |
| 32 | 140 | 78 | 100 | 270 | 16 | 165 | 4-18 |
| 40 | 150 | 85 | 110 | 270 | 16 | 180 | 4-18 |
| 50 | 165 | 100 | 125 | 270 | 16 | 200 | 4-18 |
| 65 | 185 | 120 | 145 | 405 | 18 | 220 | 4-18 |
| 80 | 200 | 135 | 160 | 405 | 20 | 250 | 8-18 |
| 100 | 220 | 155 | 180 | 576 | 20 | 280 | 8-18 |
| 125 | 250 | 185 | 210 | 576 | 22 | 320 | 8-18 |
| 150 | 285 | 210 | 240 | 776 | 22 | 360 | 8-23 |
| 200 | 340 | 265 | 295 | 776 | 24 | 400 | 12-23 |

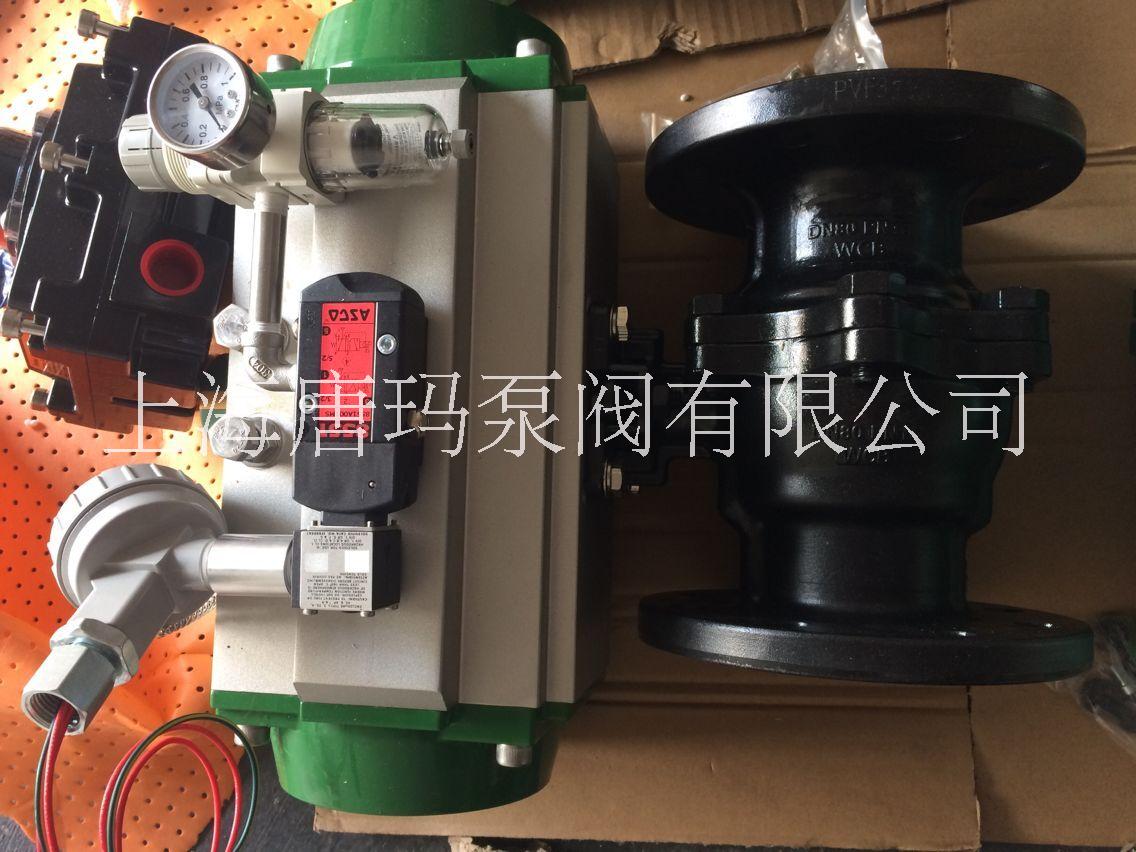

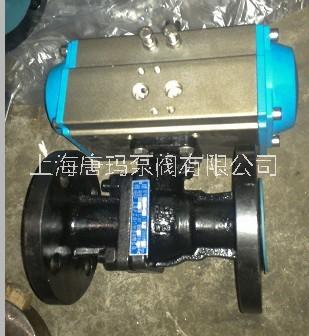

產品實拍
