上海氣動三通調節閥廠家銷售、價格實惠、廠家定制【上海唐瑪泵閥有限公司】
上海氣動三通調節閥廠家銷售、價格實惠、廠家定制【上海唐瑪泵閥有限公司】

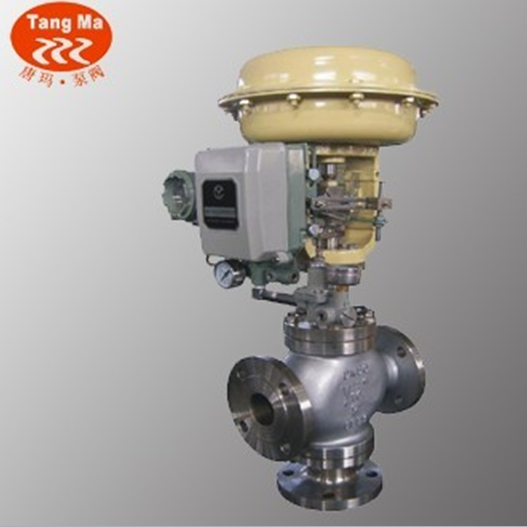

產品名稱：上海氣動三通調節閥廠家銷售、價格實惠、廠家定制【上海唐瑪泵閥有限公司】
  • 價格： ￥ 電議
  • 聯系廠家：13636601493
  • 傳真：021-67250146
  • 郵箱：709616359@QQ.com
  • 地址：上海市金山區亭林鎮林吉路1502號
產品詳情
產品參數
品 牌：上海唐瑪 型號：ZMAX、ZMAQ 加工定制：是 材質：碳鋼 連接形式：法蘭 公稱通徑：參數值 適用介質：水 蒸汽 油品 壓力環境：常壓 工作溫度：常溫 流動方向：單向 驅動方式：氣動 零部件及配件：配件
產品特點

ZMAX（Q）氣動三通分流（合流）調節閥產品概述
氣動三通調節閥,是由多彈簧氣動薄膜執行機構和采用圓筒型薄壁窗口形閥芯的三通合流(分流)閥組成，又稱氣動薄膜式三通調節閥，具有結構簡單,重量輕,動作靈敏,流量特性,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況.
ZMAX（Q）氣動三通分流（合流）調節閥結構特點
1．氣動三通調節閥是自動化控制系統中儀表的執行單元,采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA ?DC或4-20mA ?DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,可實現分程控制(段幅信號),從而改變閥芯開度位移,達到對流體介質的工藝參數調節控制
2．氣動三通調節閥按作用模式可分；正作用:氣閉式(當信號壓力增大時閥位向下位移),《B型》
反作用:氣開式(當信號壓力增大時閥位向上位移),《K型》
3．三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯,采用閥芯側面導向與閥座內表面導向和上襯套導向,因此導向面積大,工作可靠.流體對閥芯作用方向都處于流開狀態,故閥工作性能穩定.
4．三通調節閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通分流式調節閥(把一種流體經三通閥分成兩路流出)兩種形式.當公稱通徑DN≤80mm和壓差較小的場合時,分流閥可以采用同口徑的合流閥代替.流量特性有直線性,拋物線性兩種.
5．三通調節閥它可以代替二臺同時使用的二通調節閥,起分流或合流作用及兩相調節配比作用.
本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.
產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型兩種.

ZMA（Q）氣動三通分流（合流）調節閥執行器機構主要技術參數




型 號
ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
ZHA-56
ZHB-56
有效面積cm2
350
350
560
900
1600
行 程mm
16
25
40
60
100
彈簧范圍KPa
20?100,40?200,80?240,20?60,60?100
操作方式
普通型,帶手動手輪操作型(側裝式,頂裝式)




電-氣閥門定位器
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和調節閥不平衡力的影響等,從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種品 牌型號規格可選配)
本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門 子系列及智能定位器系列產品)
ZMA（Q）氣動三通分流（合流）調節閥性能指標




項目
指標值
項目
指標值
基本誤差%
不帶定位器
±6.0
始
終
點
偏
差
%
氣關
不帶定位器
始點
±6.0
帶定位器
±1.5
終點
±2.5
回差%
不帶定位器
≤5.0
帶定位器
始點
±1.5
終點
±1.5
帶定位器
≤1.5
氣開
不帶定位器
始點
±2.5
終點
±6.0
死區%
不帶定位器
≤4.0
帶定位器
始點
±1.5
終點
±1.5
帶定位器
≤0.6
允許泄漏量L/h
1×10-3×閥額定容量
額定行程偏差%
±2.5




注:本產品執行GB/T4213-92標準.
ZMAX（Q）氣動三通分流（合流）調節閥允許壓差（KPA）




供氣壓力
彈簧壓力
25
32
40
50
65
80
100
125
150
200
250
300
0.14MPa
20-100
1220
750
500
300
300
200
120
120
80
50
50
25




ZMAX（Q）氣動三通分流（合流）調節閥主要零件材料及適用溫度,介質




材料代號
C(WCB)
P(304)
R(316)



主要
零件
閥體,閥蓋
WCB(ZG230-450)
ZG1Cr18Ni9Ti(304)
ZG1Cr18Ni12Mo2Ti(316)
閥芯,閥座
1Cr18Ni9Ti(304)或司鈦萊合金堆焊
1Cr18Ni9Ti(304)或司鈦萊合金堆焊
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
閥桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
填料
V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管
墊片
增強聚四氟乙烯(F4) ,不銹鋼墊片,金屬石墨纏繞墊片
上下膜蓋
A3鋼板沖壓
波紋膜片
丁晴橡膠夾增強滌淪織物
彈簧
60Si2Mn
推桿,襯套
2Cr13
軸套
，聚氨酯(用于反作用)

適用
工況
適用介質
水蒸汽，油品類氣液體
硝，酸堿類腐蝕性氣液體
醋酸類等腐蝕性氣液體
常溫型
-30?+250 F4:≤200℃
-40?+250 F4:≤200℃
-40?+250℃ F4:≤200℃
高溫型
-30?+450℃
-40?+450℃
-40?+450℃


  ZMAX（Q）氣動三通分流（合流）調節閥主要技術參數




公稱通徑mm
25
32
40
50
65
80
100
125
150
200
250
300
額定流量
系數Kv
合流
8.5
13
21
34
53
85
135
210
340
535
800
1360
分流





85
135
210
340
535
800
1360
額定行程L(mm)
16
25
40
60
100
執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
薄膜有效面積Ae(cm2)
350
350
560
900
1600
氣源壓力Ps(MPa)
0.14?0.4
信號范圍Pr(KPa)
20?100,40?200,80?240 段幅:20?60,60?100
電信號
4?20mA DC或0?10mA DC (切斷型:電磁閥AC220V或DC24V)
作用模式
氣開式(K)型,氣關式(B)型
流量特性
直線性,拋物線性
允許泄漏量(L/h)
10-3×閥額定容量,
固有可調比R
30:1
氣源接頭
M16×1.5
公稱壓力PN(MPa)
1.6 2.5 4.0 6.4




可配附件:電-氣閥門定位器,手輪手動操作機構,空氣過濾減壓器等.
產品應用規范
性能GB/T4213-92,JB/T57218-94 結構長度GB/T12221-05 材料:GB/T12228~12230
法蘭連接:JB/T79-94 GB/T9113
符合:IEC60534標準

ZMAX（Q）氣動三通分流（合流）調節閥外形尺寸

公稱
通徑
(DN)
A
L
H1
合流H2
分流H2
PN MPa
PN MPa
PN MPa
1.6
4.0
6.4
普通型
高溫型
1.6
4.0
6.4
1.6
4.0
6.4
25
285
185
190
200
622
725
140
150
150
140
150
160
32
285
200
200
210
637
750
150
160
170
150
160
170
40
325
220
220
235
660
776
160
170
180
160
170
180
50
235
250
255
265
695
800
180
190
200
180
190
200
65
410
275
285
295
829
988
200
210
220
200
210
220
80
410
300
310
320
854
1010
210
230
240
225
250
265
100
410
350
360
370
873
1036
220
250
260
245
275
285
125
495
410
430
440
1088
1270
260
300
300
285
320
325
150
495
450
465
475
1110
1295
280
320
320
305
340
345
200
495
550
560
570
1170
1351
320
380
380
350
400
410
250
600
670
690
752
1530
1730
444
474
474

540
540
300
600
770
795
819
1615
1810
489
584
584

612
612
注:公稱通徑≤DN80mm的分流閥采用同口徑的合流閥代替
