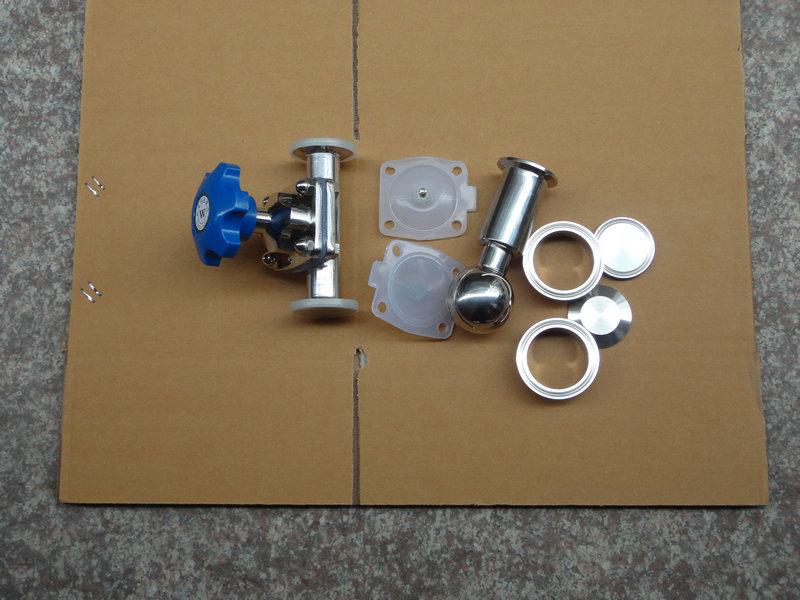

隔膜閥膜片
隔膜閥(diaphragm valve)是一種特殊形式的截斷閥,出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱隔膜閥。
最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜,密封性較好。由于隔膜為易損件,應視介質特性而定期更換。
2、受隔膜材料限制,隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于60度及輸送有機和強氧化介質的管路中,也不宜在較高壓力的管路中使.
襯里材料(代號) 使用溫度(℃) 適用介質
硬橡膠(NR) -10~85 、30%、50%、80%、堿、鹽類、鍍金屬溶液、氫、、中性鹽水溶液、10%次、溫、氨氣、大部分醇類有機酸及醛類等
軟橡膠(BR) -10~85 水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體、各種濃度稠粘液等
氟橡膠(CR) -10~85 動植物油類、潤滑劑及PH值變化范圍很大的腐蝕性泥漿等
丁基膠(HR) -10~120 有機酸、堿和氫氧化合物、無機鹽及無機酸、元素氣體醇類、醛類、醚類、酮類等
聚偏氟乙塑料 ?。‵EP) ≤150 除熔融堿金屬、元素氟及芳香烴類外的、、、有機酸、強氧化劑、濃稀酸交替、酸堿交替和各種有機等
聚偏氟乙烯塑料 ?。≒VDF) ≤100
聚四氟乙烯和共聚物 ?。‥TFE) ≤120
可熔性聚四氟乙烯塑料 ?。≒FA) ≤180
聚塑料 ?。≒CTFE) ≤120
搪瓷 ≤100 切忌溫差急變 除、濃及強堿外的其它低度腐蝕性介質
鑄鐵無襯里 使用溫度按隔膜閥 材料定 非腐蝕性介質
不銹鋼無襯里 一般腐蝕性介質
隔膜閥(diaphragm valve)是一種特殊形式的截斷閥,出現于20世紀20年 代。它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱隔膜閥。
