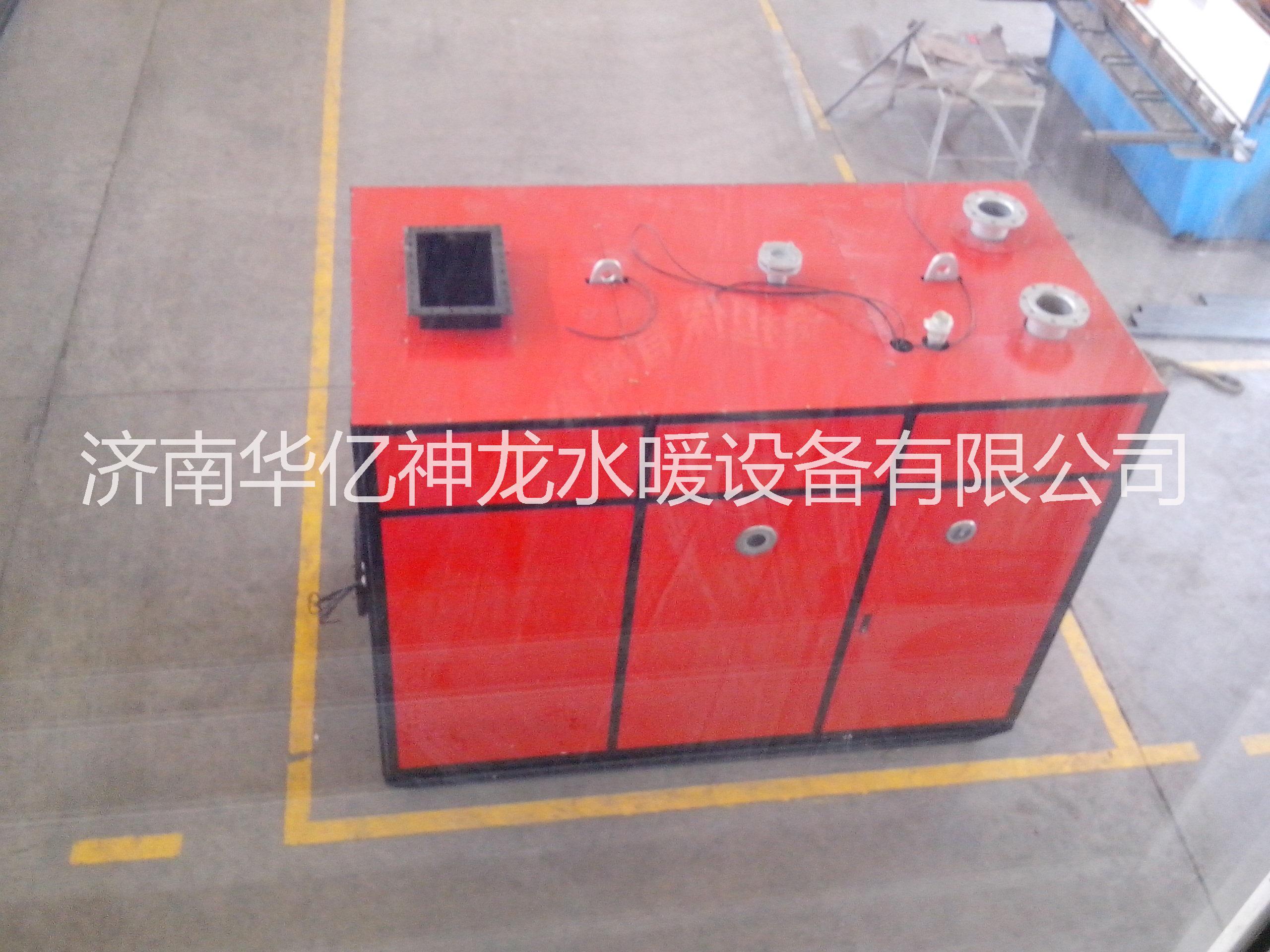

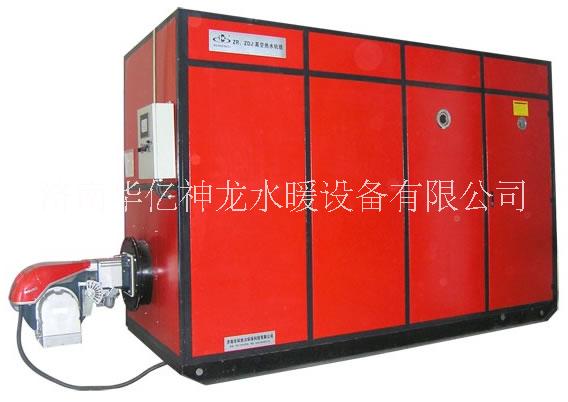

供應成都直燃式燃氣真空熱水鍋爐 型號ZR-Q-180-N-L

HYSL/華億神龍直燃式(Y /Q)真空熱水機組簡介

      隨著社會經濟的快速發展，現代化功能齊備的高標準建筑日益增多，而熱水供應系統作為高層建筑不可缺少的標準設施所采用的分級、分層供熱和提高供熱設備承壓能力、供熱方式、對設計的復雜性和制造商的要求，提出了諸多課題。

目前供熱系統中所采用的熱水加熱設備多為蒸汽熱水承壓鍋爐，均為壓力容器產品。不但對材質要求高，而且制造工藝要求也較高，其次蒸汽鍋爐要長期在高溫、高壓下工作不可避免地存在著許多隱患，甚至會給人民的生命財產帶來威脅。另外使用蒸汽鍋爐要想得到符合設計水溫的熱水，一般須二次熱交換后方能實現所需熱水。因此許多熱水供應系統蒸汽鍋爐改為熱水鍋爐，這種熱水鍋爐要直接對采暖系統中的水進行加熱，它需要有控壓裝置使鍋爐不承受壓力，如果控壓裝置失靈，對鍋爐及人民生命財產將造成很大的危害。當采用承壓熱水鍋爐時它又不能直接實現空調和衛生熱水一機多用的要求,浴水系統又要增加二次水水換熱設備,對客戶帶來管理上的諸多麻煩。

     lhlZR-Y/Q(同原型號ZWNS-Y/Q)直燃式智能真空熱水機組是以油、氣為驅動能源，利用真空相變強化傳熱技術和水在真空狀態下蒸發冷凝釋放汽化潛熱的原理，制取85℃以下熱水的全自動智能型真空熱水機組。

產品特點：

產品、負壓運行、安全可靠

    lhl燃油/氣直燃式真空熱水機組國家技術（號：）機組運行及停止狀態均為負壓真空設備，不屬鍋爐及壓力容器范疇，傳熱方式為間接加熱，可為應用系統提供高壓熱水，廣泛適用于空調、衛生熱水、暖氣片采暖、地暖采暖及工藝用熱系統。

真空相變傳熱、節能

    機組運行時本體壓力維持在700mmHg狀態以下，熱媒加熱后高速上升至傳熱管表面，使蒸汽在傳熱管表面形成珠狀冷凝傳熱，保持較高的傳熱系數同時采用國際燃燒器。具有較高的燃盡率，機組熱效率可達93%以上，冷凝式真空熱水機組熱效率可達98%-103%以上節約能源，降低運行費用。

機內保持真空、無氧腐蝕、傳熱性能穩定、壽命長

    機組長期在真空下運行，機內部件及傳熱管表面無結垢，氧蝕現象，有效的保證熱能傳導率，傳熱性能穩定，主機工作壽命可達20年以上。

一次性注入傳熱介質、長年使用

    機組達到設計真空度后，一次性注入傳熱介質，長年使用，運行期間無須補水，杜絕了常規熱水機缺水干燒危險的隱患。

智能化全自動運行、多重保護、操作方便、使用安全

    機組采用人性化設計程序，具有溫控、超壓、超溫、斷流、機械式安全防爆等多項自動保護功能，設有系統負荷與能源耗量自動調節功能（20-）煙氣排放符合我國一類地區環保排放標準，限度保護人類自然環境。

一、直燃式(Y /Q)真空熱水機組的說明和計算

真空熱水機組的構造及工作原理

水的沸點隨著壓力的降低面降低成本，例如，當壓力降到5mmHg時，水沸點將隨之降至1.3℃。基于這種原理，我們經過多年的研究試制成功了真空相變熱水機組。真空相變熱水機組主要有燃燒器，煙管、換熱管、排煙口、機殼、壓力表等組成。

該熱水機組的殼體為密封的負壓容器，安裝有流體介質注入閥和抽氣管，以便注入熱交換介質，以及將殼體內抽成負壓真空狀態。在殼體內的下部固定安裝有一燃燒室，在燃燒室的外口處固定安裝一個燃燒機，以便使火焰在燃燒室中燃燒，所產生的熱能對殼體內的流體介質進行加熱，使之低壓下汽化。燃燒室的后端與煙箱固定連接，煙箱的后端固定安裝一個出煙口，以便燃料在燃燒室燃燒后所產生的煙氣通過煙箱、出煙口排入煙道。在殼體內的上部固定安裝有換熱管，換熱管的兩端分別為管箱式熱水進出口，以便于與熱水供應系統相連接，把低溫水從進口處引入，經過換熱管將水加熱后，再經出口將熱水輸出，供給熱水用戶使用。

熱水機組的數學模型

     根據實驗測定，珠狀凝結的換熱系數比膜狀高10倍甚至20倍。在真空相變熱水機組中如能實現珠狀凝結，對于縮小設備尺寸，無疑具有重大的意義。因此，我們經過理論和實踐的研究采用強化傳熱管，能夠使蒸汽在傳熱管理外壁地形成珠狀凝結，保持較高的傳熱系數。

         液珠的生長主要靠液珠表面的凝結，潛熱以導熱和對流方式通過液珠傳到管壁，由于液珠表面張力隨溫度而變化，促使珠內液體發生循環，從而強化了珠內熱量傳遞過程，而且液珠的傳熱表面積比它所占壁面面積大很多倍。在的管壁上，水蒸汽與管壁相遇時，首先冷卻成過冷蒸氣，隨后再在液珠上迅速凝結下來。

 真空熱水機組的換熱管傳熱系數，可利用公式（1）計算。

            由于真空熱水機組是將殼體內抽成真空，從而加速了水蒸汽的蒸發速度，加快了換熱管的交換，有效地提高了熱能的利用率，由于真空殼體內流體介質進行了軟化處理，能夠有效地防止殼體內壁結垢，以保證熱量通過爐壁的熱傳遞，也有利于熱能的利用，由于本熱水機組的殼體不直接進入熱水供應系統中所使用的流體，殼體的本體不需承受來自熱水供應系統的動壓和靜壓，卻能夠提供出用戶所需工作壓力的熱水。為了滿足各種熱水用戶的使用要求。本真空熱水機組可以同時提供不同種類的熱水，這時可預裝兩組或兩組以上換熱管束，以便于與不同用途的熱水供應系統相連接。

   為了使機組運行更安全可靠，機組設有內腔超溫、超壓、熱水超溫、自動抽、排氣等多重保護，配以微電腦自動控制，操作十分簡便。

 二、熱水鍋爐、真空熱水機組各項性能參數比較表

綜上說明及性能參數分析直燃式(Q/Y)真空熱水機組,與我國目前熱水鍋爐比較,具有明顯的優勢和較大的市場發展?jié)摿Α?

 三﹑直燃式(Y /Q)真空熱水機(A型機)說明

       直燃式真空熱水機組早在80年代末90年代初,韓國，日本﹑美國﹑德國﹑等國家應用和推廣，現國外真空熱水機的推廣應用已高達75%以上的市場份額,長期驗證節能﹑安全可靠﹑運行經濟,管理極其方便，在我國90年代末研制投放市場。我公司于96年研制，97年將國產臺真空熱水機組投放市場﹑,獲中華人民共和國(號)并通過山東省科學技術委員會省級產品技術鑒定,自投放市場以來經實踐應用,達到了水平,其運行安全性能可靠，至今無一臺設備質量事故,且熱效率穩定、環保節能效果顯著_?該產品獲得國家經委98年度新產品和山東省環境保護產品使用認可。隨著我國天然氣能源的開發,西氣東輸,陜北氣田的華北輸送,及俄羅斯于我國的天然氣項目的開發,該產品將會廣泛應用。根據我國電力資源不同地區的情況,我公司在真空直燃機組成熟的技術平臺上開發出以電能為加熱源的﹑真空電熱水機組,并獲得國家.(號)其熱效率達到93%以上,成為當今替代具有污染性供熱設備的理想產品,以滿足不同能源用戶的市場需求。

四﹑直燃式真空熱水機組(B型﹑直燃式真空冷凝熱水機組)說明

    直燃式真空冷凝熱水機組其熱效率達到98%-103％以上，傳統鍋爐中其排煙還具有相當高的溫度(100~250℃),但煙氣中的水蒸氣仍處于過熱狀態沒有形成冷凝液態水而釋放出汽化潛熱,我們把煙氣中的水蒸氣使其冷凝將汽化潛熱得以利用,鍋爐的熱效率就會大大提高,熱效率能夠達到或超過。自70年代以來：荷蘭﹑法國﹑英國﹑奧地利﹑德國﹑美國相繼進行了冷凝鍋爐的研制并投放市場,大量的實驗結果典型的節能指標熱效率提高值達10~25%。

我國是一個發展中國家,環境保護和合理的資源利用是發展的基本國策,目前我國尚處于沒有冷凝式鍋爐的生產廠家,但國外的冷凝鍋爐制造商正在進入中國市場。針對市場的潛在發展,我公司在燃氣真空熱水機的基礎上,研制開發了燃氣真空冷凝熱水機,通過多次改進﹑論證和測試。研制成功了用于空調供熱和浴水供熱型機組近期將投放國內市場，該產品的問世，將會對我國燃氣真空熱水機組制造業帶來巨大的推動作用其市場前景廣闊，我公司誠邀各界朋友蒞臨指導，共同贏造我們美好家園。

五﹑選型說明

    按我國空調系統供熱標準進回水溫度為標準參數為50-60℃，真空機組設計空調標準參數為50-60℃；衛生熱水（45-60℃、40-60℃）；暖氣片采暖（60-85℃）；地暖（35-50℃）設有系統負荷與能源耗量自動調節功能（20-）故真空熱水機組是最適合空調、衛生熱水、暖氣片采暖、地暖采暖系統供熱設備。如在空調供熱，地暖供熱系統中選用進回水溫度為95-70℃的承壓、常壓熱水鍋爐時，則再需增加二次換熱設備降溫使用，因再次換熱效率的損失，因此造成投資成本、運行成本、管理成本的增加。

    lhl基于以上原因考慮，空調、洗澡水、采暖、地暖供熱系統選用真空熱水機組是選擇。
