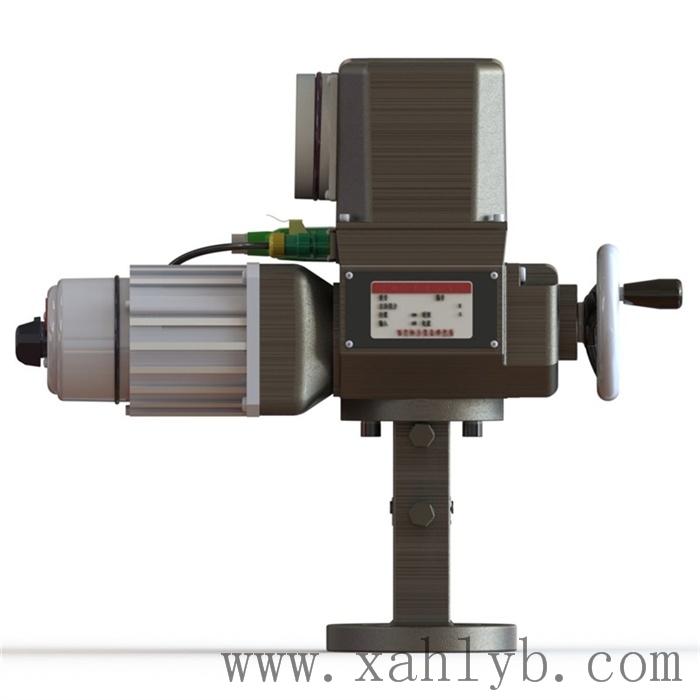

國產ZKZ-5100直行程電動執行器

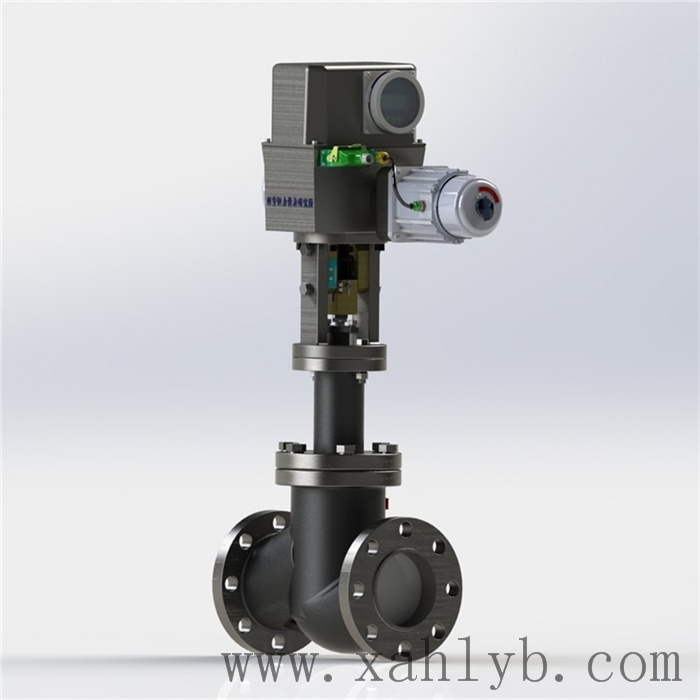

國產ZKZ-5100直行程電動執行器

一、概述

    DKZ型直行程電動執行機構采用“S”型電動執行機構開發的新技術：用精密導電塑料電位器和國處集成電路組成的WF-S型位置發送器。因此，電動執行機構不僅在可靠性、精度、負載能力、信號品質系數等性能方面比原來產品有了很大提高，而且對環境條件的拓寬，更具有十分重要的意義。

DKZ型直行程電動執行機構不僅可以和III型控制單無儀表配套使用，而且還可以和新開發的S型控制單元儀表進行配套，使整個控制系統更穩定、可靠、性能更好，功能更多。因此，用戶可根據系統對DKZ型電動執行機構的要求，自動選擇控制單元儀表，組合成一個控制單元系統。

該產品具有如下特點：

1.       WF-S位置發送器采用具有1/250分辯能力的高可靠性的導電塑料電位器。

2.       采用集成電路技術，功耗少、溫升低，具有恒流輸出穩定可靠。

3.       可以在規定的行程范圍內設計帶限位控制。

4.       用電位器調整零點和行程簡單易行。

5.       調整反零位（20~4）mA   DC(10~0)mA    DC只需調換電位器①、③兩點，稍加調整即可。

6.       位置反饋所用電器原件都經篩選，并且組裝后經高低溫試驗，保證執行機構高可靠性要求，平均無故障MBT_F >25，000小時。

二、用途

DKZ型直行程電動執行機構可以與變送器，調節器等儀表配套使用，它以電源為動力，接受4~20mA  DC或0~10mA   DC信號，將此轉換成與輸入信號相對應的直線位移，自動地操縱閥門等調節機構，完成自動調節任務，或者配用電動操作器實現遠方手動控制，該儀表可廣泛應用于發電廠、鋼鐵廠、化工、輕工等工業總門的調節系統中。

該儀表有連續調節、遠方手動控制和就地手動操作三種控制方式。

該儀表適用于無腐蝕性氣體、環增色溫度為-25℃~+70℃，相對溫度為≤95%的場所。

三、型號、規格

                        表1

注：行程推力可以根據用戶特殊設計。輸出軸開用開合螺母連接在訂貨時說明。

四、主要技術參數

1.       輸入信號                                       4~20mADC或0~10mADC

2.       出軸推力                                       見表1

3.       出軸行程                                       見表1

4.       全行程時間                                     見表1

5.       輸入電阻                                       200Ω（Ⅱ型）250Ω（Ⅲ型）

6.       輸入通道                                       3個

7.       基本誤差                                       ±2.5%

8.       回差                                           ±1.5%

9.       死區                                           ≤3%

                                                                                  +10

10.   電源電壓                                        交流200V         %  50H_Z±1%

                                                                                   -15

11.   使用環境條件：

a.環境溫度：伺服放大器0~50℃執行機構-25-70℃

b.相對濕度：伺服放大器10%~70%執行機構≤95%
