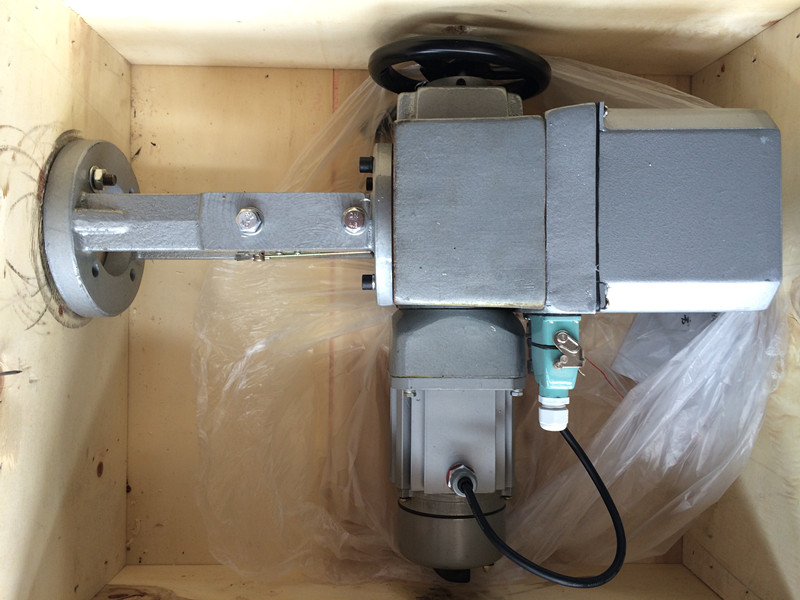

供應直行程DKZ-410CX電動裝置

揚州玉林電動閥門制造有限公司DKZ-410電動調節閥電動執行機構可以與變送器，調節器等儀表配套使用，它以電源為動力，接受4~20mA DC信號，將此轉換成與輸入信號相對應的直線位移，自動地操縱閥門等調節機構，完成自動調節任務，或者配用電動操作器實現遠方手動控制。該儀表可廣泛應用于發電廠、鋼鐵廠、化工、輕工等工業部門的調節系統中。該儀表適用于無腐蝕性氣體、環境溫度為-25℃～＋70℃，相對溫度為≤95%的場所。玉林牌DKZ-410，調節閥電動裝置 　　DKZ-410特點 　　1●位置發送器采用齒輪式傳動，確保限位可靠準確 　　2●采用帶角度指示的精密導電塑料電位器調試方便，易懂 　　3●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠 　　4●電機采用帶過載保護的戶外型伺服電機 　　DKZ-410結構說明： 　　1、開關型電動執行機構內有位置發送器，輸出電流信號。 　　2、智能型電動執行機構內有智能模塊，可輸入4-20mA信號對閥門進行智能控制。根據用戶需要，此模塊下面有導軌也可安裝在控制箱內，具體接線和性能參見模塊說明書。 　　3、執行機構為現場就地安裝式結構，在減速器箱體上裝有交流伺服電機和導電塑料電位器。減速器上有手動部件，輸出軸，機械限位塊等 　　4、 執行器與減速器的聯接和調整是通過杠桿和彈簧來實現的。當減速器輸出軸上下運動時，杠桿一端依靠彈簧的拉力緊壓在輸出軸的端面上，因而定位器芯棒產生軸向位移，達到改變電位器阻值大小的目的，輸出軸位移的行程和定位器阻值呈線性關系。利用杠桿支點的距離不同來改變行程的變化。機械限位塊則按不同行程來進行設置。 　　DKZ-410具有如下特點： 　　1． WF-S位置發送器采用具有1/250分辨能力的高可靠性的導電塑料電位器。 　　2． 采用集成電路技術，功耗少、溫升低，具有恒流輸出穩定可靠。 　　3． 可以在規定的行程范圍內設計帶限位控制。 　　4． 用電位器調整零點和行程簡單易行。 　　5． 調整反零位（20~4）mA DC,只需調換電位器①、③兩點，稍加調整即可。 　　6． 位置反饋所用電器原件經篩選，并且組裝后經高低溫試驗。保證執行機構 　　DKZ-410主要技術參數 　　1、輸入信號 4~20（特殊要求訂貨時說明） 　　2、出軸推力 2600 　　3、出軸行程 24 　　4、全行程時間 12s 　　5、輸入電阻 250Ω 　　7、基本誤差 ±2.5% 　　8、回差 ±1.5% 　　9、死區 ≤3%（可調） 　　10、電源電壓 交流220V 50Hz 　　11、使用環境條件： 　　a、環境溫度：伺服放大器0～50℃ 執行機構-25～70℃ 　　b、相對濕度：伺服放大器10%～70% 執行機構≤95% 揚州玉林DKZ-410CX直行程電動執行器產品概述: a、DKZ型直行程電動執行機構不僅可以和III型控制單元儀表配套使用,而且還可以和新開發的S型控制單元儀表進行配套,使整個控制系統更穩定、可靠、性能更好、功能更多。因此,用戶可根據系統對DKZ型電動執行機構的要求,自動選擇控制單元儀表,組合成一個控制單元系統。 b、DKZ直行程電動執行器具有以下特點: 1、配ZPE-3101型伺服放大器,具有動態電制動功能。 2、WF-S位置發送七采用具有1/250分辨能力的高可靠性的導電熟料電位器。 3、位置發送七具有恒流輸出特性,輸出的電流為4-20mA.DC。 4、可以在規定的行程范圍內設計帶限位控制。 5、電動執行機構系統穩定性好,能夠承受頻繁啟停的能力。 6、調整反零位(4-20)mA.DC,(10-0)mA.DC,只需調換電位器1號、3號兩點,稍加調整即可。 7、位置反饋所用電器原件經篩選,并且組裝后經高低溫試驗。保證執行機構高可靠性要求,平均無故障MBTF大于25000小時。 二、DKZ-410CX直行程電動執行器產品用途: 1、DKZ型直行程電動執行機構可以與變送器,調節器等儀表配套使用,它以電源為動力,接受4-20mA.DC或0-10mA.DC信號,將此轉換成與輸入信號相對應的直線位移,自動地操縱閥門等調節機構,完成自動調節任務,或者用電動操作器實現遠方手動控制。該儀表可***應用于發電廠、鋼鐵廠、化工廠、輕工等工業部門的中。 2、該儀表有連續調節、遠方手動控制和就地手動操作三種控制方式。 3、該儀表適用于腐蝕性氣體、環境溫度-25攝氏度—+70攝氏度,相對濕度為(小于等于)95%的場所。 一、電動執行器應用 DKZ型直行程電動執行機構可以與變送器，調節器等儀表配套使用，它以電源為動力，接受4-20mADC或0-10mA DC信號，將此轉換為與輸入信號相對應的直線位移，自動的操縱閥門等調節機構，完成自動調節任務，或者配用電動操作器實現遠方手動控制。該儀表可以***應用于電廠，鋼鐵廠、化工、輕工等工業部門的調節系統中。 二、電動執行器應用型號規格及詳細參數 三、電動執行器電機工作原理 單相伺服電機系統是由一個沖槽矽鋼片疊成的定子和鼠籠轉子構成，定子上均布著兩個相隔90°電角度的定子繞組（匝數和線徑相同）。 雙杠桿制動器由結帖杠桿、制動輪和盤、把手、壓縮彈簧等組成。其結構如圖。電動機后端蓋上裝有“把手”，將“把手”撥到“手動”位置，可使制動和制動盤脫開?！鞍咽帧鼻袚Q到電動位置時，電動機可靠的制動。 四、電動執行器DKZ-410CX電動執行器產品特點 1、配ZPE-3101型伺服放大器，具有動態電制動功能。 2、WF-S位置發送器采用具有1/250分辯能力的高可靠性的導電塑料電位器。 3、位置發送器具有恒流輸出特性，輸出的電流為4-20mA-DC。 4、可以在規定的行程范圍內設計帶限位控制。 5、電動執行機構系統穩定性較好，能夠承受頻繁起停的能力。 6、調整反零位(20-4) mA DC (10-0) mA DC，只需調換電位器①、③兩點，稍加調 整即可。 7、位置反饋所用電器原件經篩選，并且組裝后經高低溫試驗。保證執行機構高可靠性要 求，平均無故障MBTF>25，000小時
