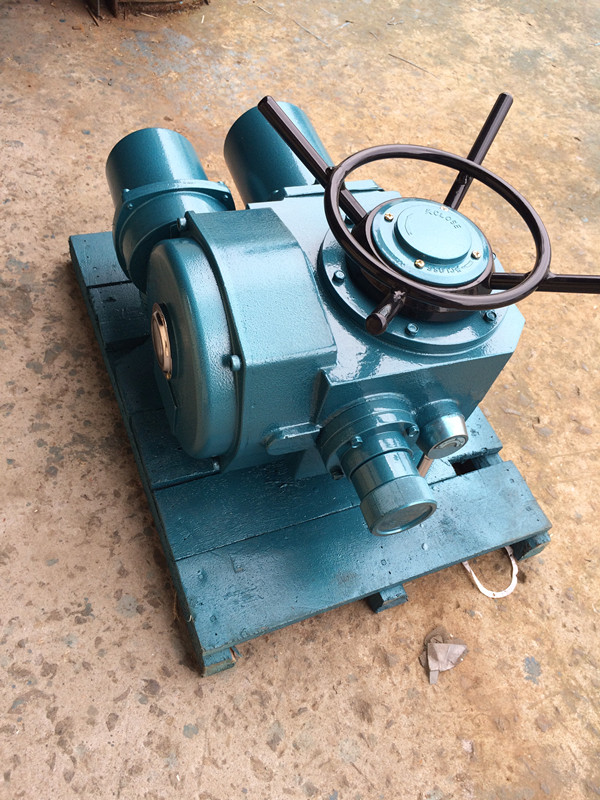

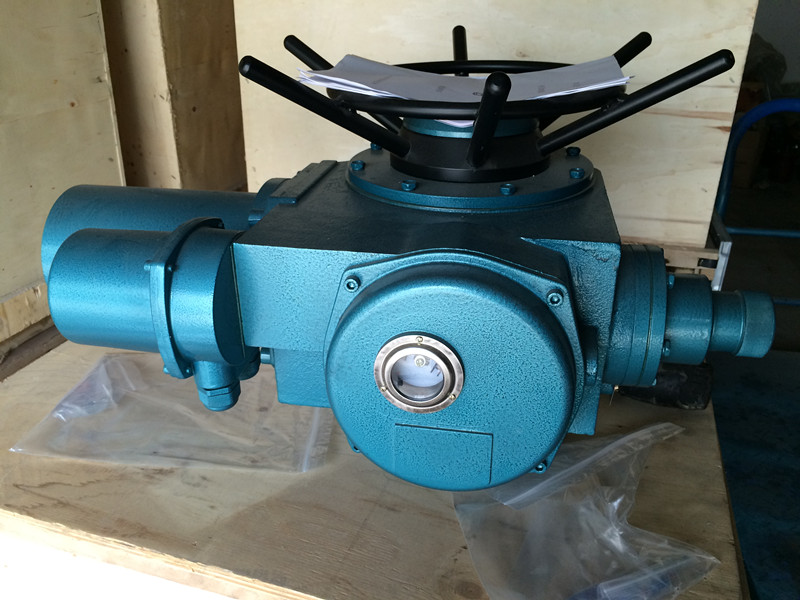

供應 Z20-18W Z30-18W 電動執行器

揚州玉林Z20-18W Z30-18W多回轉閥門電動執行器，簡稱為DZW型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。DZW型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。本系列電裝具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。 本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。 多回轉電動裝置按防護類型分：有戶外型和隔爆型； 按控制方式分：有常規型、整體型和整體調節型； 按連接型式分：有轉矩型、電站型和推力型。 具有如下特點： ①.該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65（特殊定貨）; ②.轉矩控制機構動作可靠，調節方便，轉矩重復精度高; ③.行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關; ④.采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便; ⑤.采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量小; ⑥.配有機械式閥位指示器。 技術條件 ①.環境溫度：-20℃~+60℃; ②.相對濕度：不大于95%（25℃時）; ③.工作環境：無易燃，易爆和強腐蝕介質; ④.防護等級：IP55、IP65（特殊定貨） ⑤.電源：380V 50HZ（特殊要求可定貨時提出）。2. 型號示例： 2.1. DZW30-18：多回轉電動裝置，輸出轉矩300N·m（30kgf·m），輸出轉速18r/min，轉圈數60，常規戶外型。 2.2 DZW45T-24B/S：多回轉電動裝置，輸出轉矩450N·m（45kgf·m），推力型接口，輸出轉速24 r/min，轉圈數120，隔爆型，帶手動減速箱。 2.3 DZW120-24W/240T：多回轉電動裝置，輸出轉矩1200N·m (120kgf·m)，轉矩型接口，輸出轉速24 r/min，轉圈數240圈，整體調節型。 3.工作環境和主要技術參數: 3.1 電源： 常規，三相380V（50Hz）； 特殊，三相660V、415V（50Hz 、60Hz）； 單相220V、110V（50Hz 、60Hz）； 3.2 工作環境： 3.2.1 環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。 3.2.2相對濕度：≤95%（25℃時）。 3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的性氣體混合物。（詳見GB3836.1） 3.2.4防護等級：IP55 （特殊訂貨IP65、IP67）。 3.3 工作制：短時10分鐘 （特殊訂貨30分鐘）。 型號規格和主要性能參數見表1 型號規格 公稱轉矩（N·m） 公稱推力（KN） 大閥桿直徑 大轉圈數（圈） 手動 速比 輸出轉速（r/min） 電機功率（KW） 參考重量（Kg） Z5 50 20 28 60 1:1 12 0.12 28 Z10 100 40 28 60 1:1 24/36 0.25/0.37 45 Z15 150 24/36 0.37/0.55 50 Z20 200 100 40 60 1:1 18/24 0.37/0.55 55 Z30 300 18/24 0.55/0.75 58 Z45 450 150 48 120 1:1 (20:1) 24/36 1.1/1.5 110 Z60 600 24/36 1.5/2.2 120 Z90 900 200 60 120 1:1 (25:1) 24/36 2.2/3 139 Z120 1200 24/36 3/4 142 Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250 Z250 2500 18/24 5.5/7.5 255 Z350 3500 700 80 150 20:1 18/24 7.5/10 330 Z500 5000 18/24 10/15 350 注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min) 注2：當產品提供四層計數器時，大轉圈數為表1圈數*10 電機技術參數見表2 功率KW 0.12 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 10 15 電流A 0.57 1.03 1.38 2.2 2.62 4 4.12 5.25 7.9 8.87 12.05 15.6 20.5 26.6 外形尺寸見圖1和表3 型號 H H1 L1 L2 L3 F F1 F2 F3 F4 фD Z5 271 96 158 226 249 158 259 310 316 Z10-Z30 316 130 200 238 295 200 255 317 349 374 400 Z45-Z60 415 195 277 277 394 230 275 391 369 394 460 Z90-Z120 453 195 281 281 412 278 310 426 404 429 556 Z180-Z250 585 250 320 320 474 295 360 476 455 476 320 Z350-Z500 717 280 399 399 1076 433 417 442 417 542 565 注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型 注2：F1為戶外型 F2為隔爆型 F3為整體型 F4為整體隔爆型/整體調節隔爆型
