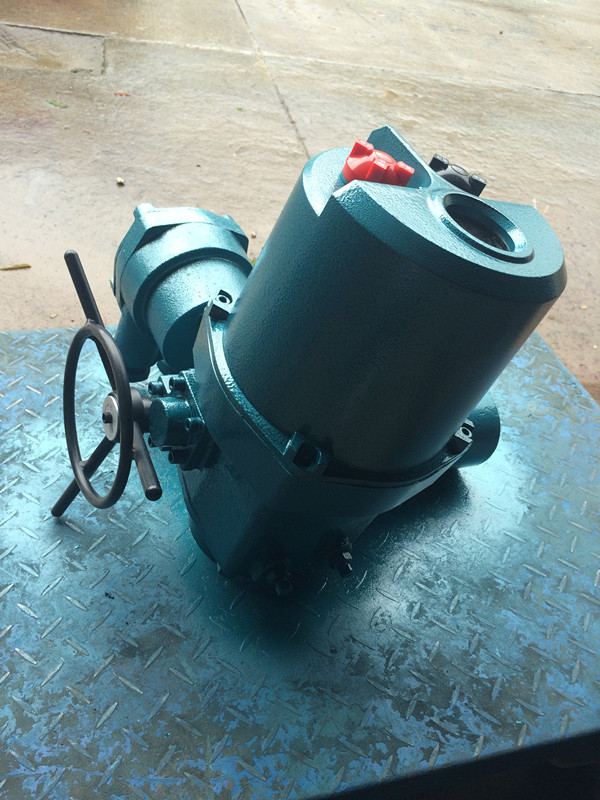

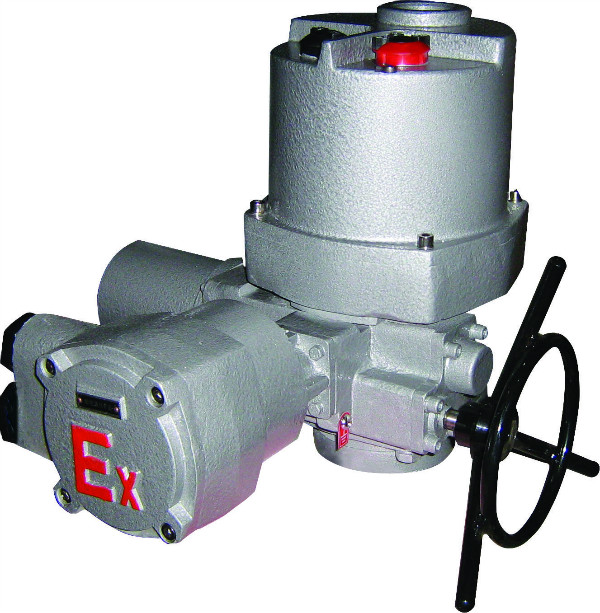

供應 QBTZ整體調節隔爆型閥門電裝

防爆型防護等級為IP55。適用于易燃易爆的場合,安全系數高,操作功能強,性能穩定等。防爆型產品有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面；dIIBT4用于工廠,適用于環境為IIA,IIB級T1～T4組的爆開性氣體混合物。本產品的性能符合JB/T8528-1997<普通型閥門電動裝置技術條件>的規定。防爆型的性能符合GB3836.1-2000<爆開性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。并經國家防爆電氣產品測試中心檢定,取得了防爆合格證。整體型電裝是在普通型基礎上派生而成,增加了不少電器和電子元件,整體普通型電氣部分主要由多功能模塊MK1 遠程控制模塊MK2 按鈕盒指示燈,開度表,接觸器等組成。多功能模塊MK1又由相位識別器XS,接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成 。整體調節型電氣部分由調節 模塊TMK,接觸器等組成。控制線為220V,50Hz（特殊訂貨60Hz）；遠程控制為24VDC。調節模塊可接收和輸出4～20ma標準信號。電氣元件安裝在一塊可翻轉的板上,以便對力矩控制,行程控制器,開度機構進行調整。按鈕盒上有三個按鈕,中間為現場/遠控轉換按鈕,其左邊現場關閥按鈕,右邊為現場開閥按鈕,蓋上按鈕盒為遠方控制,打開蓋子為現場操作。行程控制機構,采用十進制計數器原理,控制精度高。為全系列通用部件,其結構,其工作原理為：由減速箱內的一對大小傘齒輪帶動主動小齒輪（Z=8）,再帶動計數器工作。如果計數器按閥門開,關的位置已調好,當計數器隨輸出軸轉動到預先調整好的位置（圈數）時,則凸輪將轉動90°,迫使微動開關動作,切斷電機電源,使電機停轉,從而實現對電動裝置行程（轉圈 數）的控制
