一、產品簡介（詳細請撥打電話，見鍋爐總圖）

本產品的設計遵守TSG G0001-2012《鍋爐安*技術監察規程》、TSG G0002-2010《鍋爐節能技術監督管理規程》、GB/T16508.1～16508.8-2013《鍋殼鍋爐》、NB/T47034-2013《工業鍋爐技術條件》之規定。

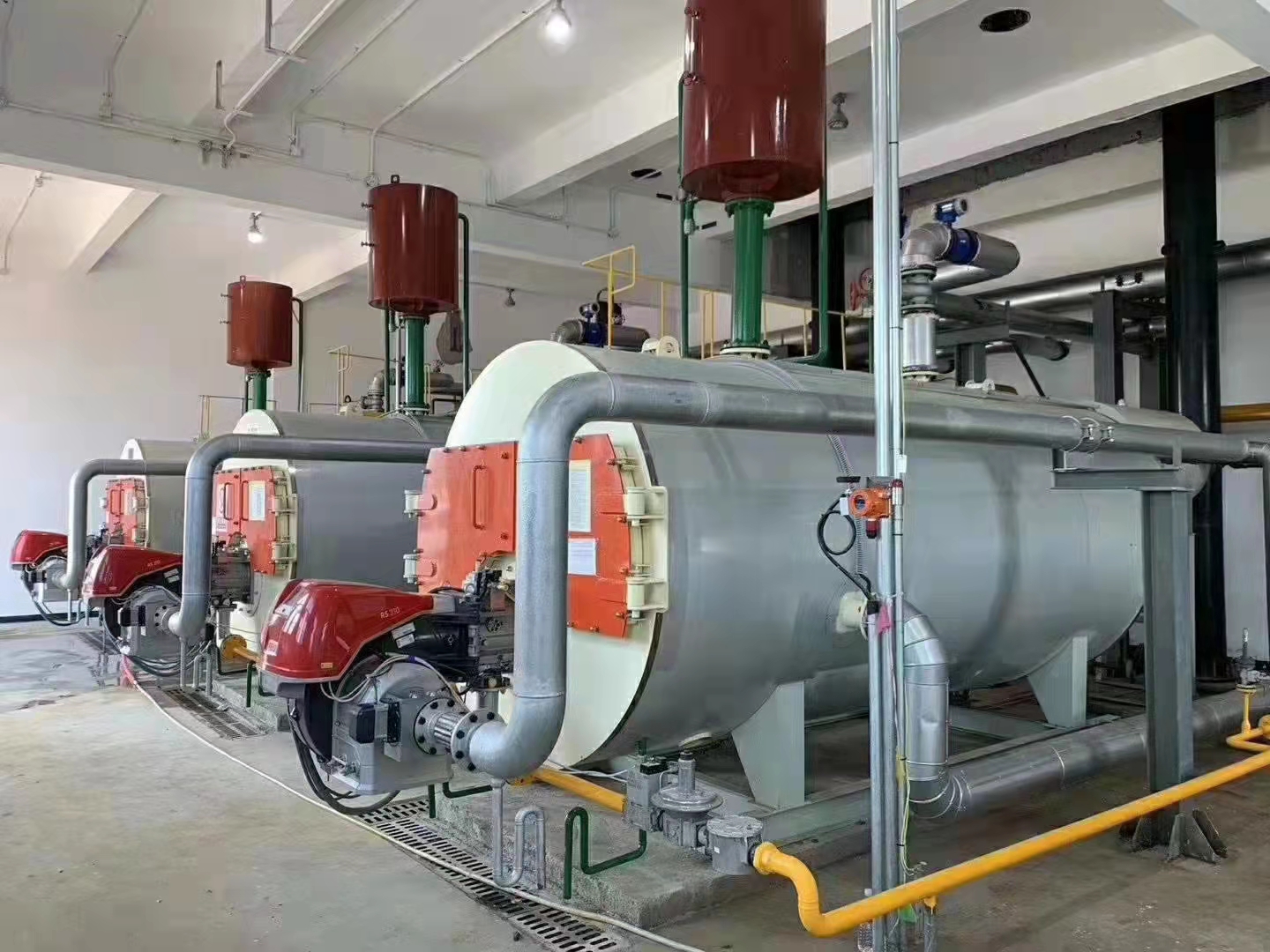

本產品型號為WNS1-1.25-T、Q，是臥式內燃快裝鍋爐，采用濕背式結構。波形爐膽及回燃室為第1回程，第二、三回程為螺紋煙管，鍋爐后部配有鑄鐵省煤器。鍋爐配備有完善的全自動控制裝置和安*保護裝置具有高、低水位報警和低水位連鎖保護功能及蒸汽超壓報警和聯鎖保護功能；鍋爐自動點火、燃燒器火力自動調節和熄火保護，保證鍋爐的安*運行。

該產品的設計燃料為生物質顆粒或天然氣；燃料從燃燒器噴出，被電子點火棒點燃，在爐膽內微正壓燃燒，燃燼后的高溫?zé)煔庥苫厝际肄D(zhuǎn)彎180°進入第二、三回程螺紋煙管，由后煙箱進入省煤器換熱后通過通過煙囪排入大氣。

生物質顆粒燃料是在燃燒應用上的一項重大科研成果.它是利用秸稈、水稻稈、薪材、木屑、花生殼、瓜子殼、甜菜粕、樹皮等所有廢棄的農作物及林業廢料，經粉碎-混合-擠壓-烘干等工藝，制成顆粒狀燃料。它的原材料分布廣泛，加工工藝，生物質能顆粒料以綠色煤炭著稱，是一種潔凈能源。作為鍋爐的燃料，它的燃燒時間長，強化燃燒爐膛溫度高，而且經濟實惠，同時對環境無任何污染，可代替木材、煤、天然氣，是節能的環保產品。

二、鍋爐運行工況簡介

本鍋爐在80%-1*0%工況下可以穩定運行,在10*%額定負荷情況下鍋爐運行參數為：給水溫度為20℃，壓力為1.25MPa，1小時內可產生1噸溫度為193.4℃的水蒸汽，以生物質顆粒為燃料時，計算熱效率為82.92%，排煙溫度為127.95℃，生物質顆粒消耗量為195.49kg/h。以天然氣為燃料時，計算熱效率為93.1%，排煙溫度為117.17℃，天然氣消耗量為72.72NM3/h。

三、鍋爐主要設計規范及參數

四、產品結構簡介

該鍋爐由受壓本體、底座、包裝及保溫、煙道、儀表閥門及附件、前煙箱、后煙箱、平臺爬梯、省煤器及電控系統等部分組成。

鍋爐本體在總體結構上采用下置爐膽，煙管左右對稱布置的形式，鍋筒由φ2204×14的筒體和φ2200×16的前后管板組焊而成；第1回程為波形爐膽，它由φ850×12的波形爐膽構成；采用波形爐膽結構既增加了傳熱面積，也滿足了爐膽受熱后的自由膨脹；回燃室由φ1500×14內前、內后管板和φ1500×14的筒體組焊而成；采用濕背形式，避免了高溫?zé)煔鈱鬅熛涞闹苯記_刷，提高了鍋爐運行的可靠性。第二、第三回程分別由203根φ57×3的螺紋煙管組成；螺紋煙管可以大大強化傳熱，從而可減少受熱面積，使鍋爐結構緊湊，節省鋼材。鍋爐尾部布置省煤器，省煤器采用48根φ50，L=1000mm的鑄鐵省煤器管組成，從而大大的增加了受熱面降低了鍋爐的排煙溫度。

前、后煙箱采用外置式快開門結構，該形式整體性好，美觀、大方，檢修時開啟輕便，密封性也很好；采用硅酸鋁纖維板作為保溫材料，其保溫性能好、重量輕、運輸安裝方便；鍋爐上部設有人孔裝置，后煙箱下部設有檢查裝置，便于維護和保養。

五、環保要求

生物質成型燃料鍋爐系統設計時，應該采取有效的除塵措施，保證鍋爐系統大氣污染排放達到合格標準；如增加旋風加布袋的兩級除塵裝置、脫s措施、脫銷措施等等。

除塵收集的干灰宜采用密閉氣力輸送方式送至干灰儲倉儲存。

人工間歇方式出灰的正壓燃燒鍋爐集灰裝置設計時，應考慮密閉和出灰操作便利；微負壓燃燒鍋爐集灰裝置設計時，應考慮出灰操作便利，且避免集灰二次飛揚。

采用機械等其他方式出灰時，出灰系統應有相應的飛灰污染預防措施。

鍋爐灰渣量大于50kg/h的鍋爐，可采用機械化自動控制方式出渣；除渣時宜采用干式除渣機，且應采用密閉形式，以避免灰渣飛揚。

六、安*附件、輔機、燃燒器及控制說明

該鍋爐配有A48Y-16C(DN50)彈簧全啟式安*閥兩件。

燃燒器采用國外進口燃油或燃?xì)馊紵?，自動化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。

給水泵采用CDL8-18型鍋爐給水泵。

為了有效地監視、控制水位及壓力，該鍋爐配備有水位計(板式水位計、雙色水位計各一)、水位控制報警器，本鍋爐具有高、低水位報警和低水位連鎖保護功能；蒸汽超壓報警和聯鎖保護功能；還配備有壓力表、壓力控制器以及氣路、水路流量計，能夠充分滿足監視及控制的要求。

燃燒器須取得型式試驗*書后方可投入使用，應具有燃?xì)飧邏?、低壓保護（防止*火和回火）、風壓保護、閥門檢漏、火焰監測、熄火保護，在程序設計必須保證燃燒器具有啟動吹掃和停止吹掃功能，同時必須和鍋爐控制系統聯鎖控制，以對鍋爐的壓力和液位進行控制和保護。

一般情況下，應選用制造單位配置的燃燒器；特殊情況需由鍋爐使用單位選配的，燃燒器需要型式試驗合格后才能選用，并符合TSG G0001-2012《鍋爐安*技術監察規程》、TSG ZB001-2008《燃油(氣)燃燒器安*技術規則》的要求，使用單位還應當確認所選配的燃燒器是否符合燃燒器選型參數表中規定的配置要求。
